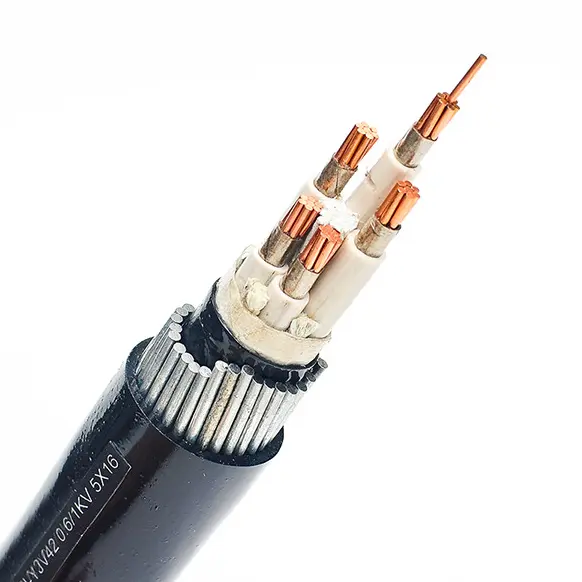

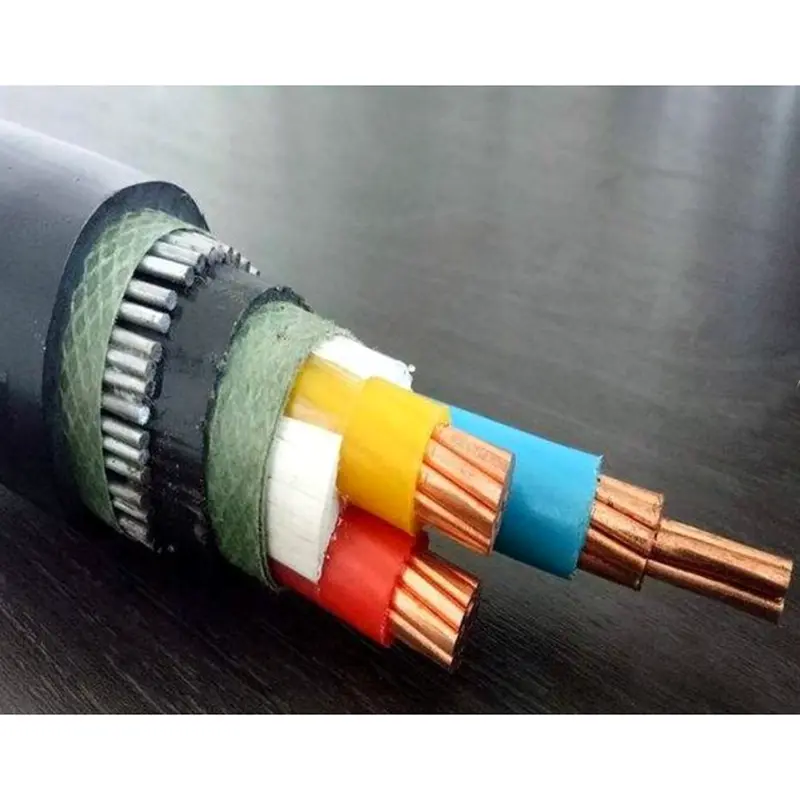

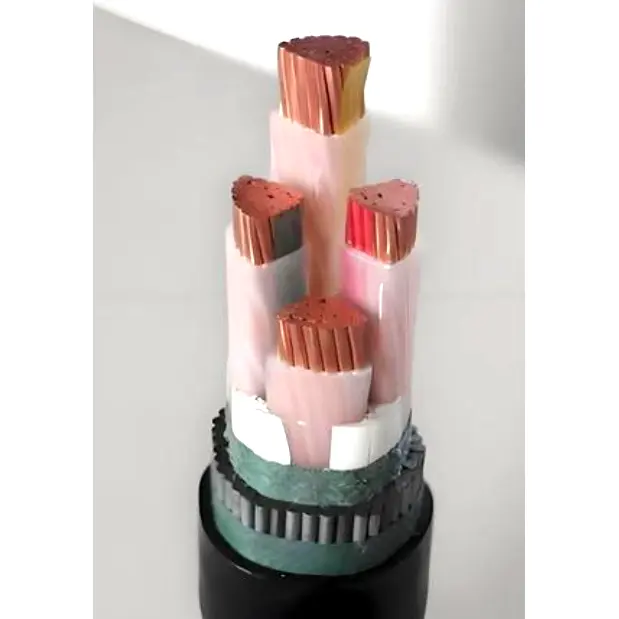

Cabo de alimentação SWA com revestimento de PVC isolado em XLPE

O cabo de alimentação SWA com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, fita adesiva de PVC, armadura de açudes de aço e bainha de PVC.

Os tipos de cabos comuns são YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

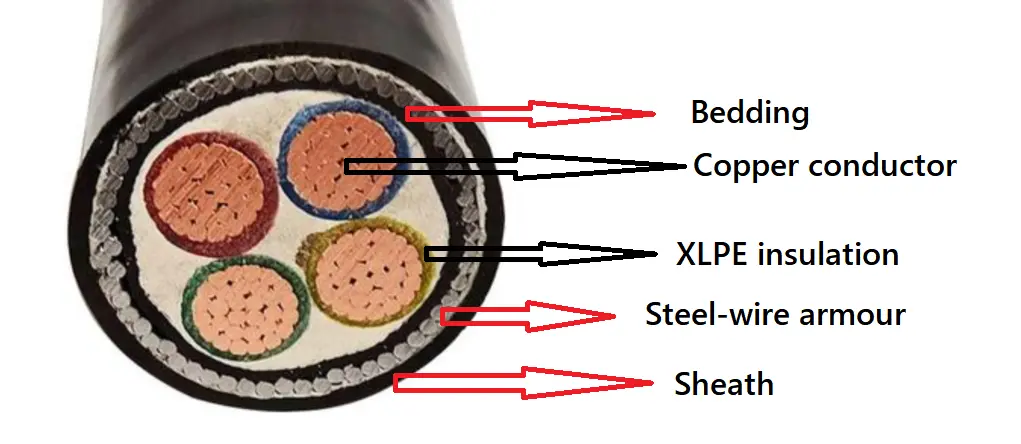

Estrutura do Produto

O cabo de alimentação SWA com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, fita adesiva de PVC, armadura de açudes de aço e bainha de PVC.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008, para área de seção transversal não superior a 6 mm², uma rodada sólida

pode ser usado condutor, Classe 1 de acordo com IEC 60228 e GB/T 3956-2008.

Isolamento: A espessura do isolamento e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cor do núcleo: 1 núcleo: vermelho ou amarelo ou verde ou azul ou preto

2 núcleos: vermelho, azul ou vermelho, preto

3 núcleos: amarelo, verde, vermelho ou vermelho, amarelo, azul

4 núcleos: amarelo, verde, vermelho, azul ou vermelho, amarelo, azul, preto

5 núcleos: amarelo, verde, vermelho, azul, preto ou vermelho, amarelo, azul, preto, verde

Acima de 5 coes: núcleos brancos com número preto ou fita de cor diferente

Revestimentos internos: Os revestimentos internos podem ser extrudados ou lapidados. Os materiais devem ser adequados à temperatura operacional do cabo e compatíveis com o material isolante.

Armadura de fios de aço: Nos cabos multicondutores, a armadura deve ser aplicada sobre uma cobertura interna compatível com fios de aço. Os cabos de núcleo único para uso em corrente alternada os sistemas devem consistir em fios de aço não magnéticos.

Bainha externa: A espessura da bainha e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Cabo resistente ao fogo: Duas camadas de fita de mica devem ser enroladas ao redor do condutor.

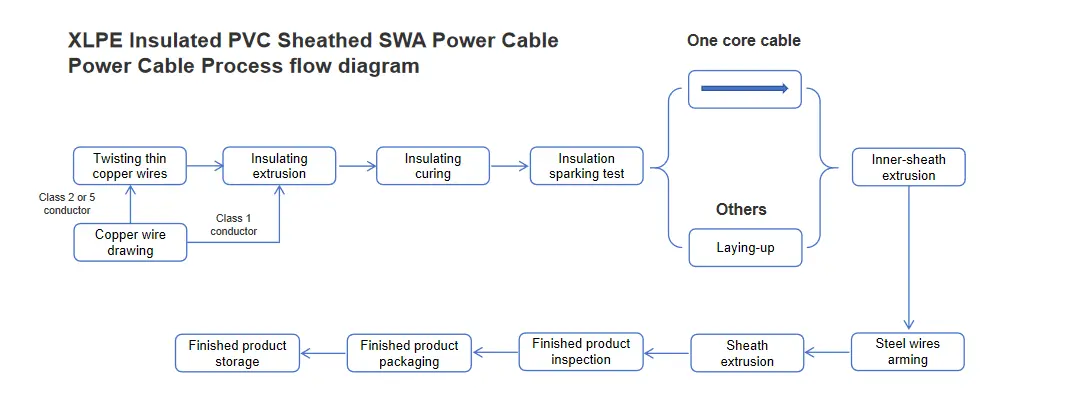

Diagrama de fluxo do processo

Parâmetro de desempenho

Tensão nominal: 0,6/1kV

Tensão de teste: 3,5kV por 5 minutos sem ocorrência de avaria

Temperatura de trabalho: -5º C a +90 ºC

Temperatura de curto-circuito: +250 ºC

Raio de curvatura de flexão mínimo: 15* OD;

Raio de curvatura estática mínimo: 10* DE;

Teste de cabo:

1. Teste de resistência DC do condutor: A resistência DC do condutor de 20ºC deve estar em conformidade com GB/T 3956-2008, IEC 60228.

2. Teste de tensão CA: 3,5kV/5min, sem avaria.

Teste de amostragem:

1. Inspeção da estrutura do condutor: Deve cumprir os requisitos técnicos de GB/T 3956-2008, IEC 60228.

2. O tamanho do isolamento, forro, armadura de fita de aço e estrutura de bainha deve atender aos requisitos de GB/T 12706.1-2020, IEC 60502.1.

Teste de alongamento térmico:

Os procedimentos de amostragem e teste devem estar em conformidade com as disposições de GB/T 2951.21-2008, IEC 60811-2-1, Capítulo 9, e os resultados devem estar em conformidade com as disposições de GB/T 12706.1-2020, IEC 60502.1.

Teste de tipo:

O teste de desempenho mecânico e físico do isolamento e da bainha deve cumprir os requisitos de GB/T 12706.1-2020 e IEC 60502.1.

O desempenho elétrico deve estar em conformidade com GB/T 12706.1-2020, IEC 60502.1

O teste de queima de cabo único deve estar em conformidade com GB/T 19666-2019, IEC 60332.

O teste retardador de chama do cabo atende aos requisitos de GB/T 19666-2019, IEC 60332.

O teste de resistência ao fogo dos cabos deve cumprir os requisitos de GB/T 19666-2019 e IEC 60331.

Capacidade de condução de corrente em amperes（A）

Embalagem e entrega

Detalhes da embalagem:

É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.

Porto: Porto de Tianjin

Entrega: Por mar, por via aérea, por expresso.
