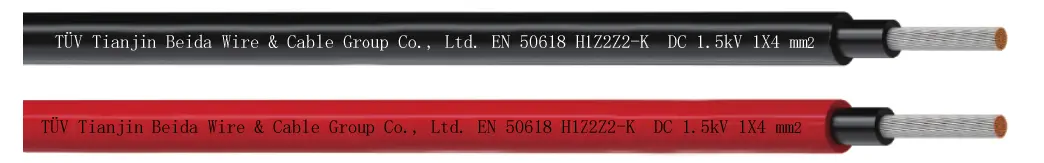

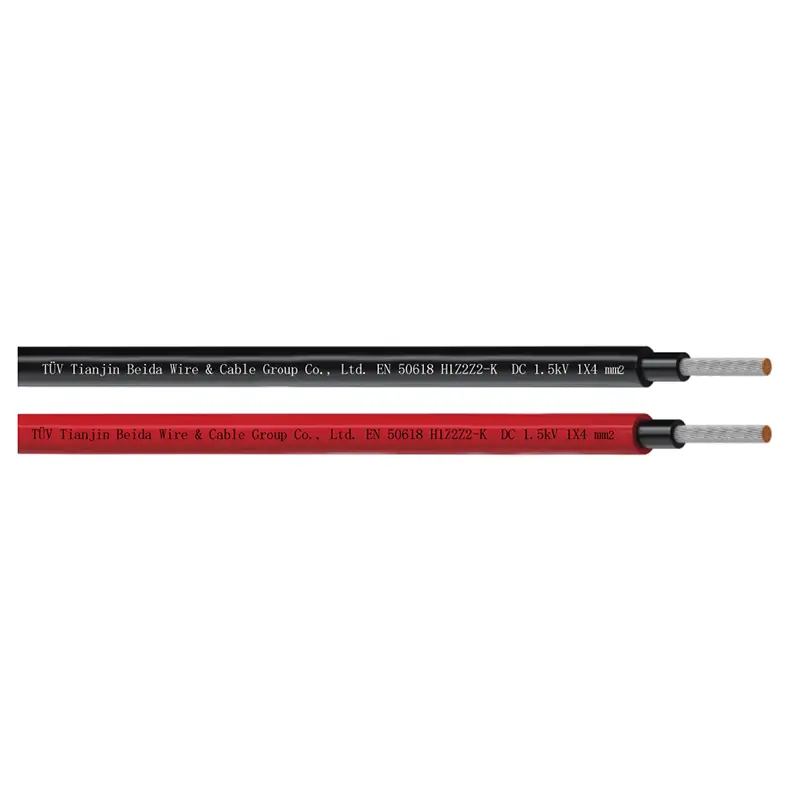

O cabo fotovoltaico com certificação Beida TUV supera desafios ambientais externos. Utilizando cobre isento de oxigênio estanhado de alta pureza e um processo de torção especial, possui baixa resistência e excelente ductilidade, reduzindo efetivamente a instabilidade da transmissão de energia e as flutuações de corrente. O isolamento e a bainha são feitos de politetrafluoroetileno reticulado irradiado (PTFE), em conformidade com padrões internacionais como IEC 62930 e EN 50618. Ele pode suportar diferenças extremas de temperatura de -40°C a 120°C, ao mesmo tempo que exibe forte resistência a altas temperaturas, danos e corrosão ácida e alcalina. Após testes de envelhecimento da lâmpada, sua taxa de retenção de resistência à tração atende aos padrões, permitindo-lhe suportar monitoramento climático rigoroso em desertos, áreas de alta e baixa tensão e regiões costeiras.
Para atender às demandas de alto desempenho mecânico, os cabos apresentam isolamento de dupla camada e design de estrutura protetora, sendo alguns modelos equipados com blindagem de fita de aço. Eles apresentam excelente resistência à pressão e ao impacto, tornando-os adequados para vários métodos de assentamento, como enterramento direto, instalação suspensa e instalação de conduíte, evitando efetivamente danos à construção e infestação de roedores. Todos os produtos passaram nos testes de retardamento de chama, atendendo aos padrões de segurança relevantes. Produzem combustão com baixo teor de fumo e sem halogéneos, prevenindo eficazmente a propagação do fogo e proporcionando uma barreira de segurança robusta para sistemas fotovoltaicos.
● EN 50618 (H1Z2Z2-K);
● PV-1F conforme 2PfG 1169/08.2007

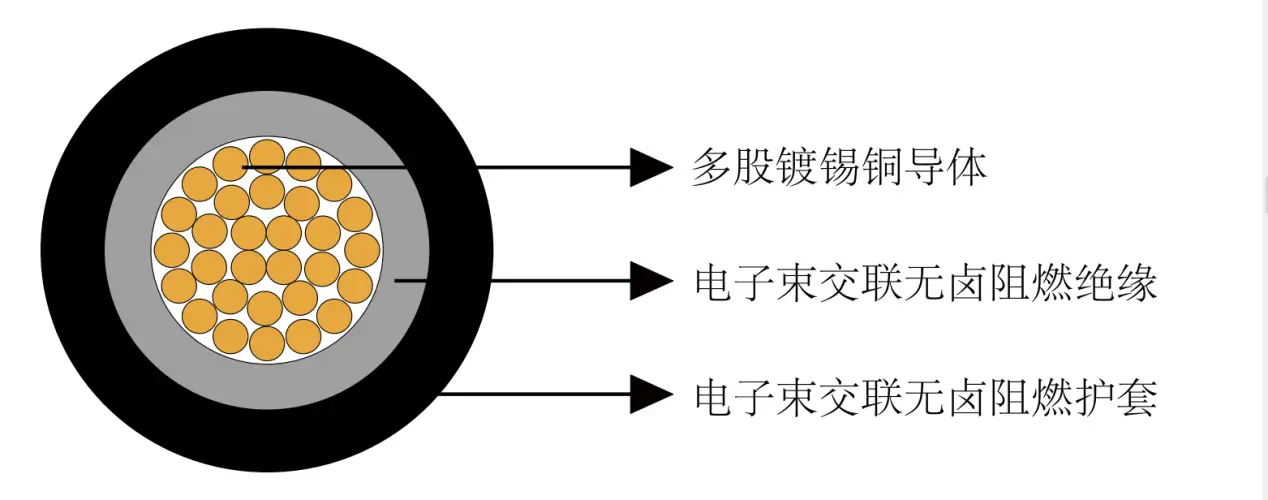

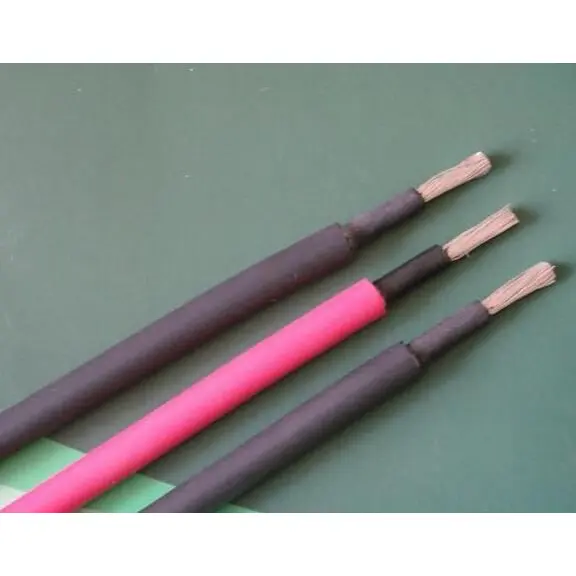

● Condutor: Condutor de cobre estanhado trançado conforme DIN VDE 0295 e IEC 60228 Classe 5
● Isolamento: Composto reticulado por feixe de elétrons, livre de halogênio e retardador de chama, Preto
● Bainha: Reticulado por feixe de elétrons, LSZH e composto retardador de chama, Preto e Vermelho.
● Tensão Nominal Uo/U: 1/1 kV CA; 1,5/1,5 kV CC; Tensão CC máxima permitida: 1,8 kV CC (condutor/condutor, sistema não aterrado, circuito sem carga.
●Temperatura ambiente:-40℃~+90℃
●Temperatura máxima no condutor:120°C(20000h)de acordo com IEC/EN 60216-1, Temperatura de curto-circuito:250°C/5 seg.
●Teste de resistência térmica: De acordo comEN60216-2(índice de temperatura+120℃)
●Resistência ao calor e umidade:De acordo com EN 50618, Tabela 2com 85% de umidade (teste de acordo com EN 60068-2-78)
● Raio de curvatura mínimo: 4XOD (fixo), 5XOD (flexão)
●Resistência à tração e alongamento do isolamento e da jaqueta: atende aos requisitos da EN 50618 e 2PfG 1169
● Período previsto de uso: 25 anos
● Ovalidade:≤15%
● Desempenho contra incêndio de acordo com EN50265-2-1, IEC 60332-1, Baixa emissão de fumaça de acordo com EN 61034-2 (transmitância luminosa ≥60%), livre de halogênio de acordo com EN 50525-1, Anexo B.
”Baixa corrosividade de gases de acordo com EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Nº de núcleos X Nominal Seção Transversal |
Nº de encalhe |
Diâmetro nominal do condutor |
Espessura Nominal de Isolamento |
Espessura Nominal da Bainha |
Diâmetro total nominal |
Nominal Peso |
|
NºX mm2 |
n/mm |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1x10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Nº de núcleos X Nominal Seção Transversal |
Nº de encalhe |
Diâmetro nominal do condutor |
Espessura Nominal de Isolamento |
Espessura Nominal da Bainha |
Diâmetro total nominal |
Nominal Peso |
|
n X mm2 |
n/mm |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1x10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Resistência do condutor e capacidade de carga de corrente a 20℃
|
Corte transversal |
Resistência máxima do condutor a 20℃ |
Resistência máxima de isolamento a 20℃ |
Resistência máxima de isolamento a 90℃ |
Capacidade de carga atual |
||
|
Cabo único livre no ar |
Cabo único em superfícies |
2 cabos carregados adjacentes em superfícies |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Coeficiente de conversão de temperatura da capacidade de carga atual
|
Temperatura ambiente C |
Fator de conversão |
|
Até 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Fator de redução para acumulação de acordo com IEC 60364-5-52, Tabela B.52-17
