Cabo de alimentação não blindado com bainha de PVC isolado em XLPE

Os cabos de alimentação não blindados com bainha de PVC isolados em XLPE são isolados com material XLPE, que possui excelente resistência ao calor, resistência à corrosão e resistência ao choque de corrente. No ambiente de trabalho hostil, ele ainda pode operar de forma estável para garantir a operação segura a longo prazo do sistema de energia. Produtos com alta resistência a danos mecânicos, adequados para necessidades ambientais complexas de energia, metalurgia, petroquímica e outras indústrias. Quer se trate de construção urbana, instalação de energia subterrânea ou transmissão de energia de alta tensão para instalações industriais, o Beida Power Cable oferece proteção abrangente para sua segurança energética.

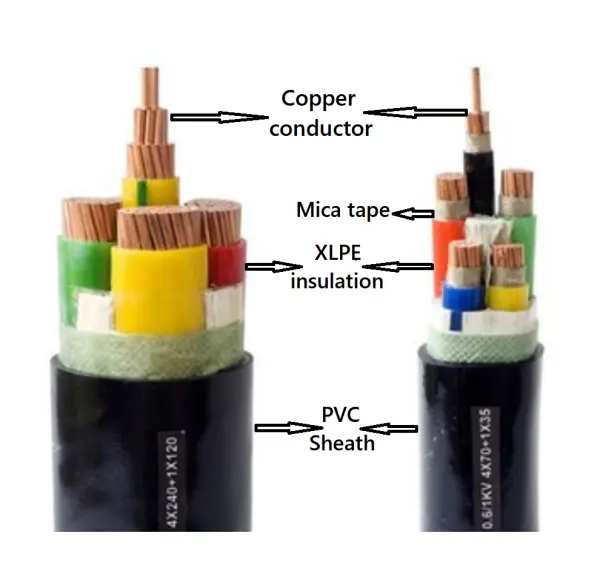

Estrutura do Produto

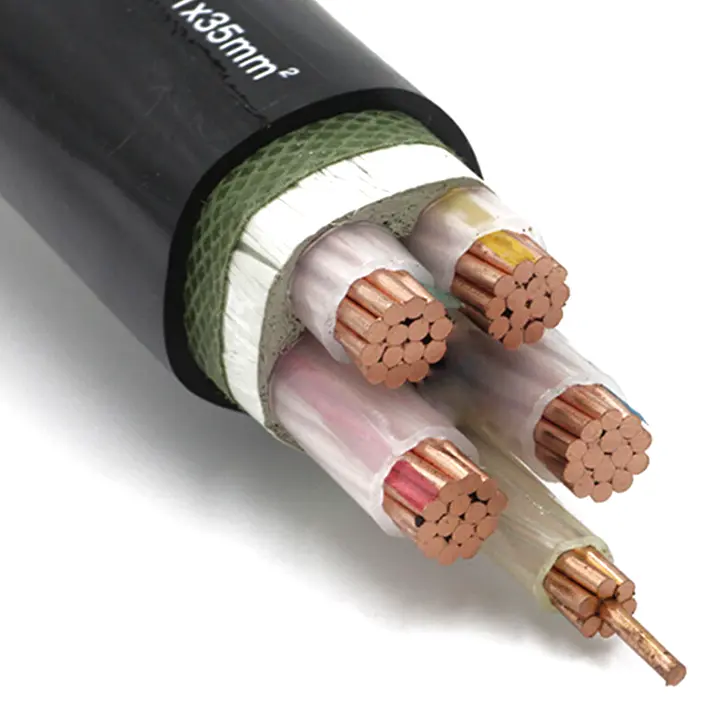

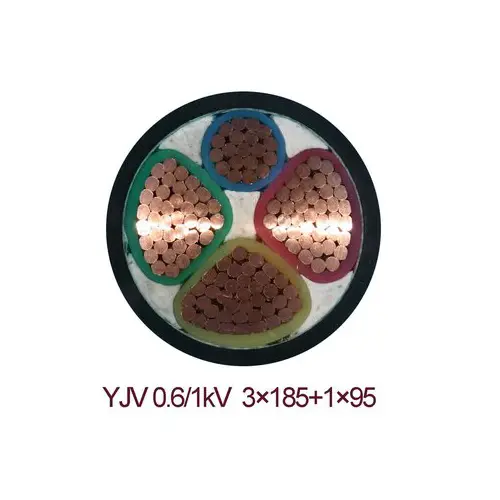

O cabo de alimentação não blindado com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE e bainha de PVC.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008, para área de seção transversal não superior a 6 mm², uma rodada sólida

pode ser usado condutor, Classe 1 de acordo com IEC 60228 e GB/T 3956-2008.

Isolamento: A espessura do isolamento e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cor do núcleo: 1 núcleo: vermelho ou amarelo ou verde ou azul ou preto

2 núcleos: vermelho, azul ou vermelho, preto

3 núcleos: amarelo, verde, vermelho ou vermelho, amarelo, azul

4 núcleos: amarelo, verde, vermelho, azul ou vermelho, amarelo, azul, preto

5 núcleos: amarelo, verde, vermelho, azul, preto ou vermelho, amarelo, azul, preto, verde

Acima de 5 coes: núcleos brancos com número preto ou

Bainha externa: A espessura da bainha e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Cabo resistente ao fogo: Duas camadas de fita de mica devem ser enroladas ao redor do condutor.

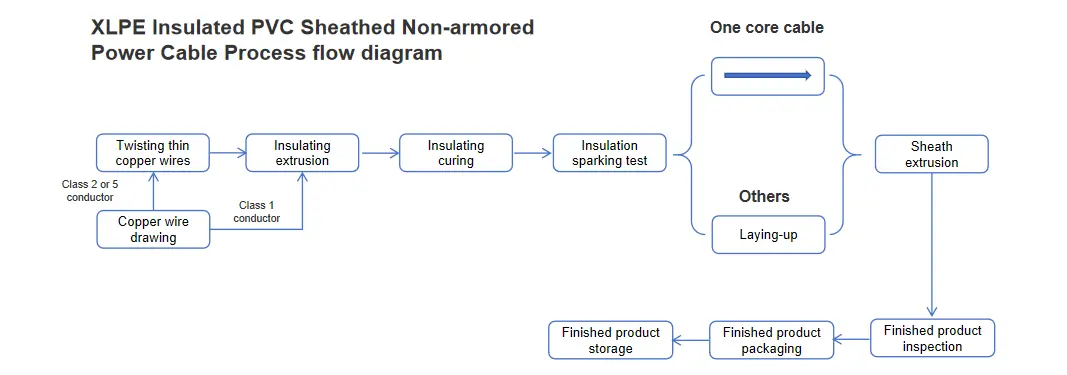

Diagrama de fluxo do processo

Aplicação do produto

É utilizado para distribuição de energia urbana e transmissão de energia elétrica de baixa tensão.

É usado em fábricas, minas e outros locais para fornecer energia a equipamentos de máquinas e instalações de iluminação.

Em edifícios residenciais e comerciais, é utilizado para distribuição de energia elétrica dentro da estrutura, como iluminação, elevadores, tomadas, etc.

Precauções

A temperatura operacional do cabo a longo prazo não deve exceder 90º C.

Durante um curto-circuito, a temperatura máxima do cabo não deve ultrapassar 250º C.

Os cabos não devem ser usados ​​além da tensão nominal.

Este tipo de cabo não pode ser enterrado diretamente no subsolo para uso.

Os cabos unipolares não podem ser colocados diretamente em tubos metálicos magnéticos ou em eletrocalhas com tampas.

Os cabos não devem ser usados ​​além da tensão nominal.

Parâmetro de desempenho

Tensão nominal: 0,6/1kV

Tensão de teste: 3,5kV por 5 minutos sem ocorrência de avaria

Resistência do condutor: A resistência do condutor de 20 ℃ deve estar em conformidade com IEC 60228 ou GB/T 3956.

Temperatura de trabalho: -5º C a +90º C

Temperatura de curto-circuito: +250 ºC

Raio de curvatura de flexão mínimo: 15* OD;

Raio de curvatura estática mínimo: 10* DE;

Retardante de chama: de acordo com IEC 60332 ou GB/T 19666

Resistência ao fogo: conforme IEC 60331 ou GB/T 19666.

Capacidade de condução de corrente em amperes（A）

Pós-venda e serviços

1. Serviços Técnicos: O Grupo Tianjin Beida pode fornecer os serviços técnicos necessários com base nas demandas reais dos clientes, como orientação técnica na seleção de fios e cabos, colocação e instalação, testes no local, etc.

2. Tratamento de problemas de qualidade: Ao receber feedback dos usuários sobre problemas de qualidade de fios e cabos elétricos, o BD Cable Group fornecerá uma resposta dentro de 24 horas. Com base na situação real no local, ofereceremos soluções para os problemas ou enviaremos técnicos profissionais ao local para tratar dos problemas de qualidade.

3. Manutenção ou substituição de fios e cabos elétricos: Durante o período de garantia dos fios e cabos elétricos, se ocorrer algum problema de qualidade devido a defeitos de qualidade do produto nos materiais, design ou processo de produção e fabricação dos fios e cabos, e esses problemas surgirem durante o armazenamento normal, colocação, instalação ou uso normal, a empresa será responsável pelo reparo ou substituição gratuita.

4. Durante o processo de transporte e instalação dos fios e cabos elétricos, por qualquer dano aos cabos causado pelo uso indevido pelos usuários (como arranhões, abrasões, raio de curvatura insuficiente resultando em danos ao isolamento e bainha, e problema de qualidade devido à colocação do cabo em baixa temperatura, etc.), o Grupo Beida auxiliará os clientes na resolução desses problemas de qualidade.

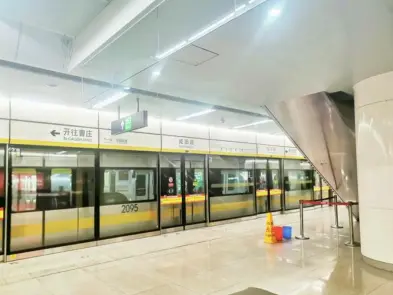

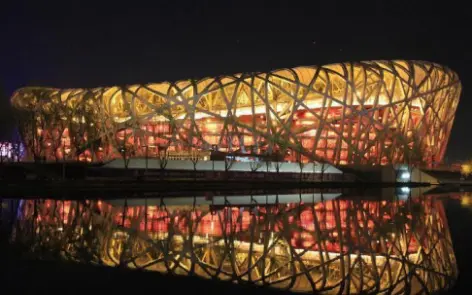

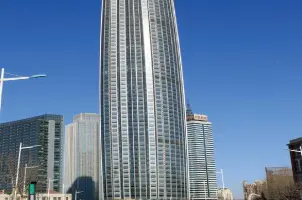

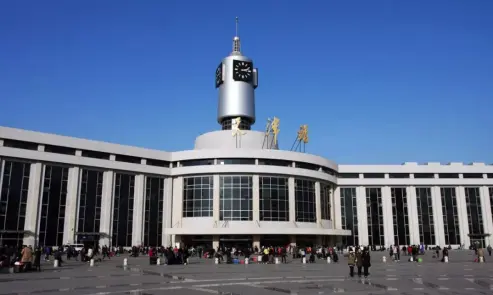

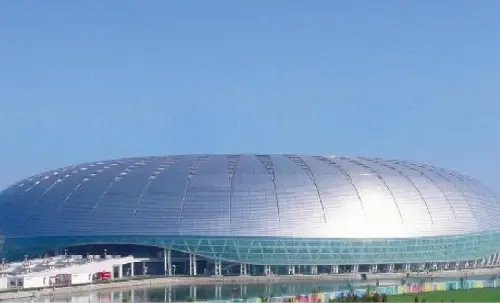

Casos Sucessivos

Como um cabo de alimentação de alto desempenho, o cabo de alimentação não blindado com bainha de PVC isolado em XLPE não apenas atende aos padrões nacionais de proteção ambiental, mas também sua resistência a altas temperaturas e resistência ultravioleta o torna especialmente adequado para ambientes externos ou de alta temperatura. Quer seja um inverno frio ou um verão quente, este cabo garante uma transmissão estável de energia, mantém um excelente desempenho após um longo uso, reduz a frequência de manutenção e substituição e, portanto, reduz bastante o custo de operação. Além disso, o material da bainha de cloreto de polivinila (PVC) possui características de baixa emissão de fumaça e livre de halogênio, o que evita a geração de fumaça tóxica em caso de incêndio, aumentando ainda mais a segurança do ambiente de uso.

Embalagem e entrega

Detalhes da embalagem:

É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.

Porto: Porto de Tianjin

Entrega: Por mar, por via aérea, por expresso.
