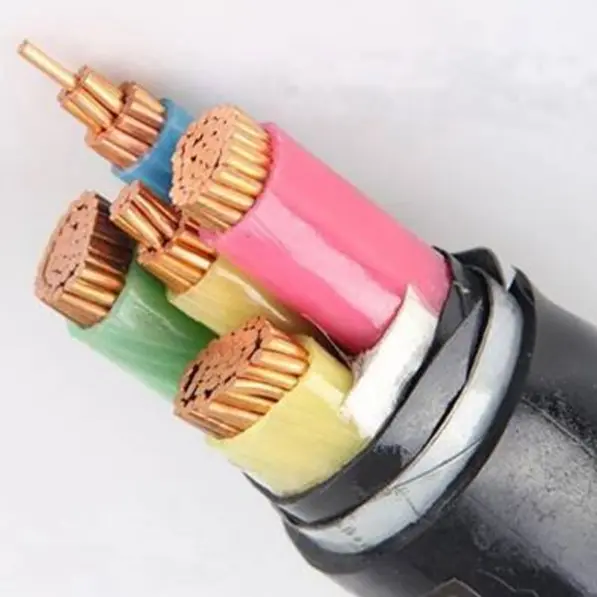

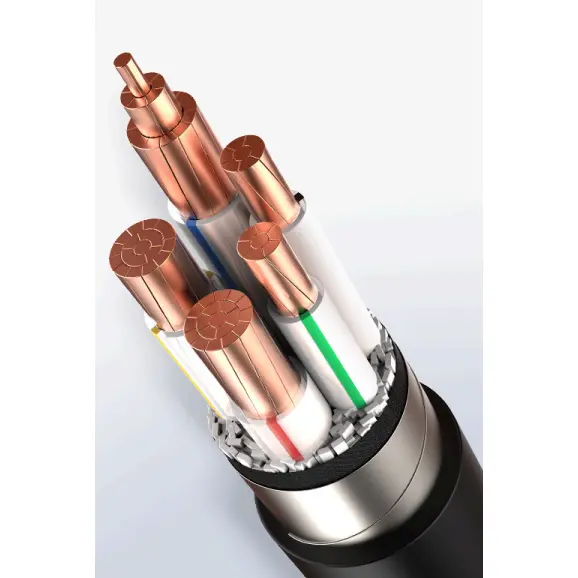

Cabo de alimentação STA com bainha de PVC isolado em XLPE

Contando com os 35 anos de cultivo profundo do Tianjin Beida Cable Group na indústria de cabos, lançamos o cabo de alimentação STA com revestimento de PVC isolado em XLPE, que pode ser chamado de força do campo de transmissão de energia de baixa tensão.

Como uma empresa de alta tecnologia com marca registrada bem conhecida na China, certificação do sistema ISO e outras qualificações autorizadas, o Grupo Beida é apoiado por equipamentos avançados internacionais de produção e teste e investimento em P&D de 3,1% do volume anual de vendas, de modo que este cabo blindado de fita de aço tenha vantagens essenciais incomparáveis.

Seu material de isolamento XLPE garante excelente desempenho elétrico e resistência ao calor, bainha de PVC com design de armadura de fita de aço, para alcançar forte resistência à umidade, resistência à corrosão, resistência a danos mecânicos, colocação diretamente enterrada sem proteção adicional, resolve perfeitamente o complexo de instalação de transmissão de energia de baixa tensão, baixa adaptabilidade ambiental, riscos de segurança e outros pontos problemáticos, para fornecer aos clientes globais soluções de transmissão de energia estáveis ​​e confiáveis.

Os tipos de cabos comuns são YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Estrutura do Produto

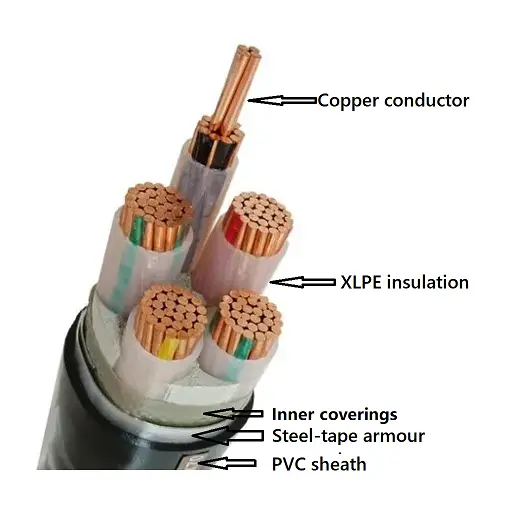

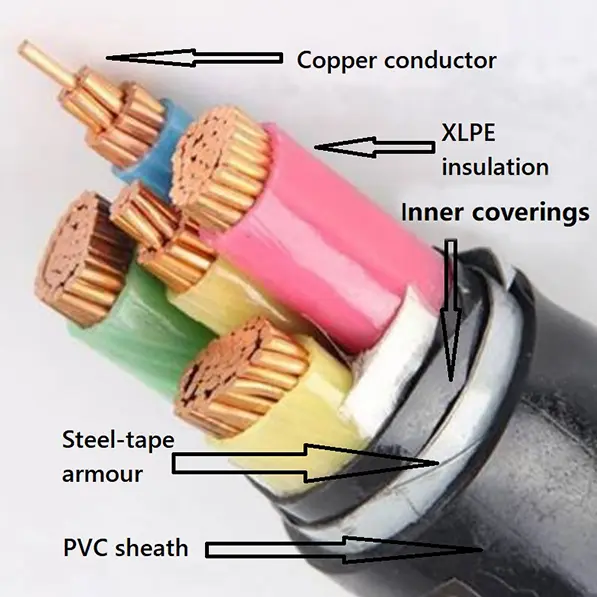

O cabo de alimentação STA com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, fita adesiva de PVC, armadura de fita de aço e bainha de PVC.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008, para área de seção transversal não superior a 6 mm², uma rodada sólida

pode ser usado condutor, Classe 1 de acordo com IEC 60228 e GB/T 3956-2008.

Isolamento: A espessura do isolamento e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cor do núcleo: 1 núcleo: vermelho ou amarelo ou verde ou azul ou preto

2 núcleos: vermelho, azul ou vermelho, preto

3 núcleos: amarelo, verde, vermelho ou vermelho, amarelo, azul

4 núcleos: amarelo, verde, vermelho, azul ou vermelho, amarelo, azul, preto

5 núcleos: amarelo, verde, vermelho, azul, preto ou vermelho, amarelo, azul, preto, verde

Acima de 5 coes: núcleos brancos com número preto ou fita de cor diferente

Revestimentos internos: Os revestimentos internos podem ser extrudados ou lapidados. Os materiais devem ser adequados à temperatura operacional do cabo e compatíveis com o material isolante.

Armadura de fita de aço: Nos cabos multicondutores, a armadura deve ser aplicada sobre um revestimento interno obedecendo a fita dupla de aço. Os cabos de núcleo único para uso em corrente alternada os sistemas consistirão em fita de aço não magnética.

Bainha externa: A espessura da bainha e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Cabo resistente ao fogo: Duas camadas de fita de mica devem ser enroladas ao redor do condutor.

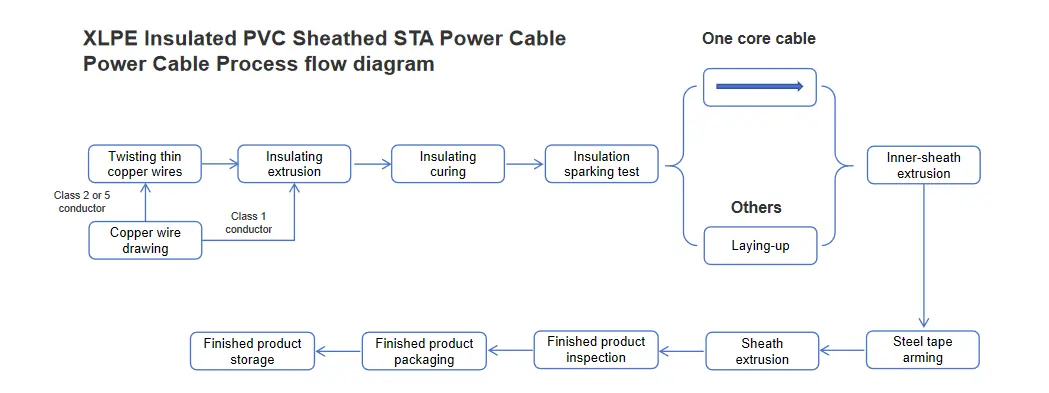

Diagrama de fluxo do processo

Aplicação do produto

Cabo de alimentação blindado com fita de aço com bainha de PVC com isolamento de polietileno reticulado, porque este cabo com proteção de fita de aço, adequado para rede de distribuição ou equipamento industrial para transmissão de energia.

Condições de instalação do produto:

Temperatura ambiente de instalação do cabo Para cabos com isolamento de PVC ou bainha de PVC ou bainha retardadora de chama sem halogênio, a temperatura ambiente durante a instalação não deve ser inferior a 0°C.

Raio de curvatura mínimo para instalação de cabos

Parâmetro de desempenho

Tensão nominal: 0,6/1kV

Tensão de teste: 3,5kV por 5 minutos sem ocorrência de avaria

Temperatura de trabalho: -0º C a +90 ºC

Temperatura de curto-circuito: +250 ºC

Capacidade de condução de corrente em amperes（A）

Embalagem e entrega

Detalhes da embalagem:

É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.

Porto: Porto de Tianjin

Entrega: Por mar, por via aérea, por expresso.
