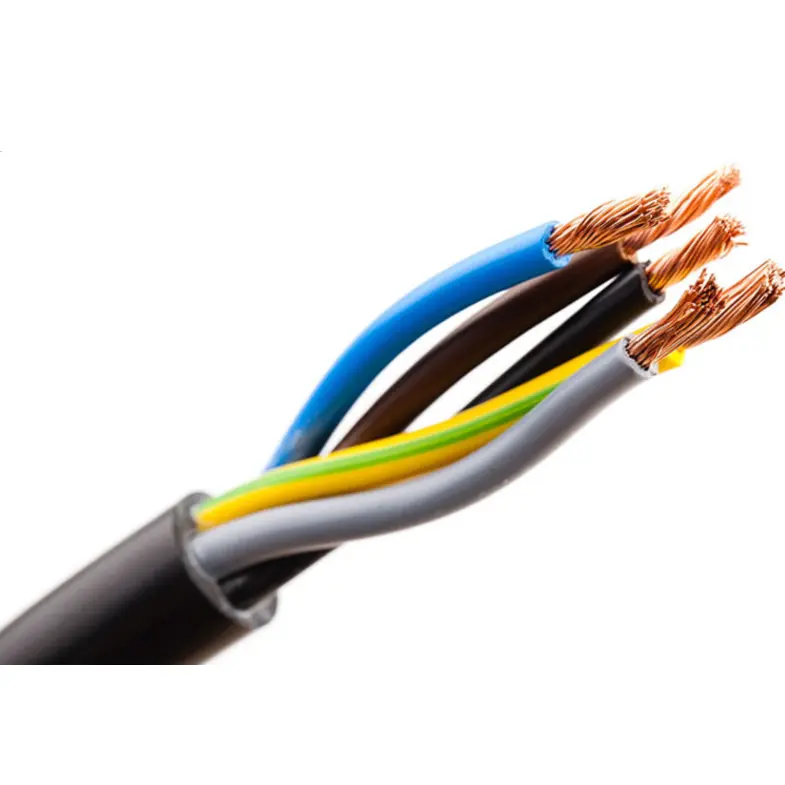

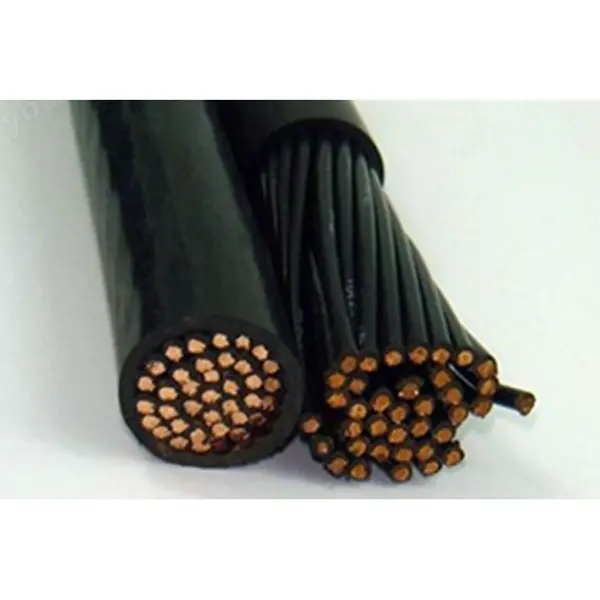

Cabo macio de controle KVVR 450/750V

Beida Group é um fabricante profissional de cabo macio de controle KVVR 450/750V. Usamos condutores de cobre flexíveis Classe 5 e materiais de isolamento e revestimento macios de PVC ecologicamente corretos. Esses cabos são caracterizados pela sua flexibilidade, pequeno raio de curvatura e isolamento elétrico confiável. Eles têm uma tensão nominal de 450/750 V e atendem ao padrão GB/T 9330, o que os torna adequados para transmissão de sinais de controle que exigem movimentos ou dobras frequentes.

Enviar consulta

Descrição do produto

Se você deseja obter preços diretos da fábrica do cabo macio de controle KVVR 450/750V, entre em contato com Tianjin Beida. Somos um fabricante profissional com mais de 30 anos de experiência.

Uso do produto

Automação Industrial: Utilizada em equipamentos que requerem flexões e torções frequentes, como braços robóticos, máquinas-ferramenta CNC e linhas de produção automatizadas, para transmissão de sinais de controle e energia auxiliar.

Edifícios Inteligentes: Sistemas de automação predial (BA), conectando sensores, atuadores e gabinetes de controle, usados para transmissão de sinais em sistemas de ar condicionado, iluminação e segurança.

Instrumentação: Transmissão de sinal de precisão em laboratórios e equipamentos de teste, oferecendo baixa atenuação e capacidade anti-interferência, com fiação flexível.

Equipamento Móvel: Circuitos de controle para equipamentos que se movem com o dispositivo, como iluminação de palco e sistemas de som e equipamentos médicos (por exemplo, tomógrafos, mesas cirúrgicas).

Outros: Circuitos de controle e sinal em aplicações de mineração, transporte ferroviário e marítimas (ZC-KVVR está disponível para aplicações retardantes de chamas).

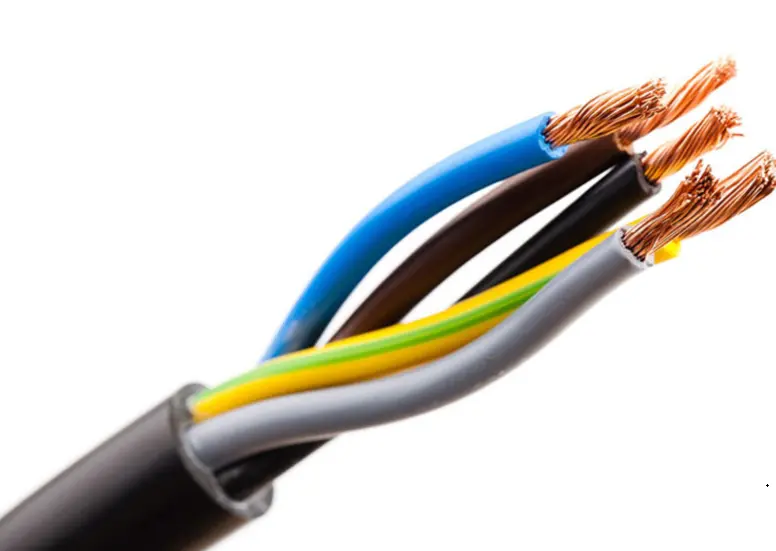

Kvvr Control Soft Cable 450750v

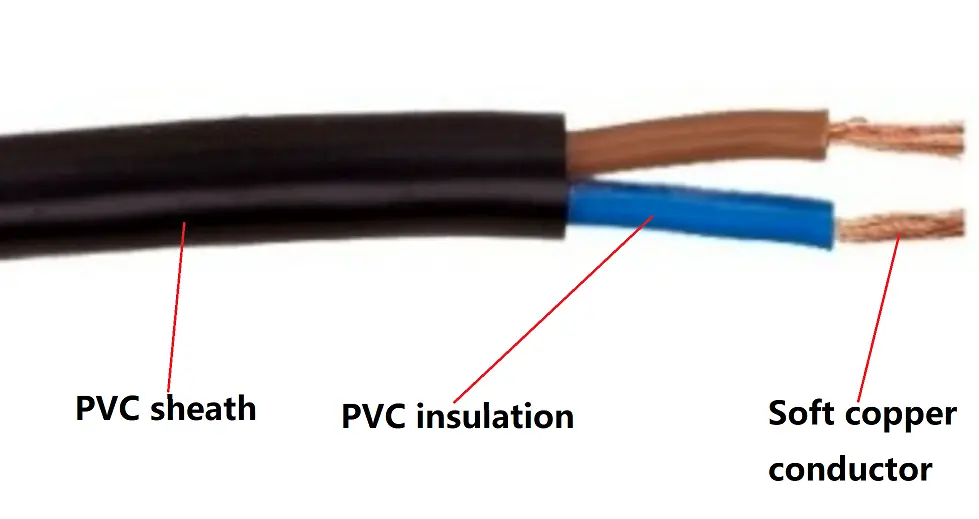

Estrutura do Produto

Condutor: Condutor de cobre, redondo ou moldado, Classe 5 para GB/T 3956, IEC 60228

Isolamento: Espessura do isolamento, propriedade do material deve ser conforme GB/T 9330.

Cor do núcleo: 2 núcleos: azul, marrom ou preto

3 núcleos: verde/amarelo, azul, marrom ou azul, preto, marrom

4 núcleos: verde/amarelo, azul, preto, marrom ou azul, preto, marrom, cinza

5 núcleos: verde/amarelo, azul, preto, marrom, cinza ou azul, preto, marrom, cinza, preto

Acima de 5 coes: núcleos pretos com número branco

Bainha externa: Espessura da bainha, propriedade do material deve ser conforme GB/T 9330.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

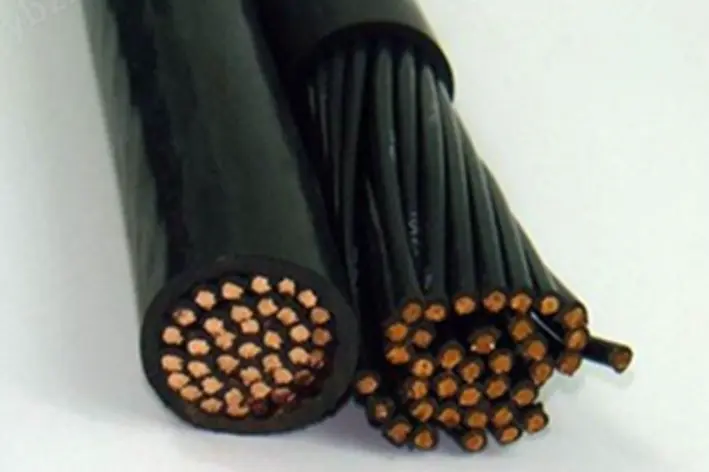

Kvvr Control Soft Cable 450750v

Parâmetro de desempenho

Tensão nominal: 450/750 V

Tensão de teste: A tensão de teste de frequência de energia deve ser de 3 kV, testada por 5 minutos sem quebra.

Temperatura máxima de operação do condutor: 70 ºC

Temperatura de curto-circuito: +160 ºC

Resistência do condutor: Atende aos requisitos dos condutores de cobre Classe 5 no padrão GB/T 3956-2008.

Desempenho retardador de chama: De acordo com os requisitos do cliente, ele pode atender aos requisitos das classes A, B e C, respectivamente.

Os métodos de teste estão em conformidade com IEC 60332 ou GB/T 18380.

Comparação de seleção de cabos

Item	KVVR (cabo de controle de núcleo flexível)	KVV (cabo de controle de núcleo rígido)	RVV (cabo de alimentação de núcleo flexível)
Significado do modelo	K - Cabo de Controle V - Isolamento de PVC V - Bainha de PVC R - Estrutura Flexível	K - Cabo de Controle V - Isolamento de PVC V - Bainha de PVC Sem R - Estrutura Rígida	R - Estrutura Flexível V - Isolamento de PVC V - Bainha de PVC
Padrão de Execução	GB/T 9330	GB/T 9330	GB/T 5023
Tensão nominal	450/750 V	450/750 V	300/500 V
Estrutura do Condutor	Fios de cobre finos trançados (núcleo flexível)	Fio de cobre grosso único (núcleo rígido)	Fios de cobre finos trançados (núcleo flexível)
Requisitos de raio de curvatura	Instalação móvel: ≥6 vezes o diâmetro externo; Instalação fixa: ≥10 vezes o diâmetro externo	Instalação fixa: ≥12 vezes o diâmetro externo; Não é adequado para dobra móvel	Instalação móvel: ≥6 vezes o diâmetro externo; Instalação fixa: ≥10 vezes o diâmetro externo
Temperatura máxima de operação a longo prazo	≤70℃	≤70℃	≤70℃
Características principais	Macio e fácil de dobrar, resistente a óleo e desgaste, adequado para movimentos frequentes	Estrutura estável, forte resistência à tração, adequada para instalação fixa	Macio e fácil de conectar, forte capacidade de transporte de corrente, usado para fonte de alimentação
Diferenças Fundamentais	Cabo de controle + núcleo flexível, adequado para cenários de controle móvel	Cabo de controle + núcleo rígido, adequado para cenários de controle fixo	Cabo de alimentação + núcleo flexível, apenas para fonte de alimentação, não adequado para transmissão de sinal de controle multi-core
Cenários típicos de aplicação	1. Equipamentos de automação industrial (robôs, máquinas-ferramentas CNC) 2. Circuitos de controle móvel (iluminação de palco, equipamentos médicos) 3. Conexões de sensores/atuadores de automação predial	1. Fiação interna de gabinetes de distribuição de energia 2. Circuitos de sinal de controle fixo (gabinetes de controle de linha de produção, construção de eixos de baixa tensão) 3. Linhas de controle fixas de longa distância	1. Cabos de alimentação para eletrodomésticos 2. Fonte de alimentação para pequenos equipamentos (câmeras de vigilância, controle de acesso) 3. Cabos de alimentação temporários
