Cabo SWA MV com revestimento de PVC isolado em XLPE

Você pode escolher o Beida Group como seu fabricante e fornecedor de cabo SWA MV com revestimento de PVC isolado em XLPE. Devido à sua proteção de armadura de fio de aço, o cabo possui vantagens essenciais de forte resistência à tração e boa resistência a forças mecânicas externas. Eles são adequados para cenários que exigem resistência à tração, como grandes alturas de queda e instalações verticais. Estes cabos são aplicáveis para transmissão de energia em redes de transmissão e distribuição ou instalações industriais.

Enviar consulta

Descrição do produto

O Grupo Beida tem mais de 30 anos de experiência para oferecer cabo MV SWA com bainha de PVC isolado em XLPE, podemos ser seu fabricante e fornecedor, oferecendo serviços customizados.

Estrutura do Produto

Xlpe Insulated Pvc Sheathed Swa Mv Cable

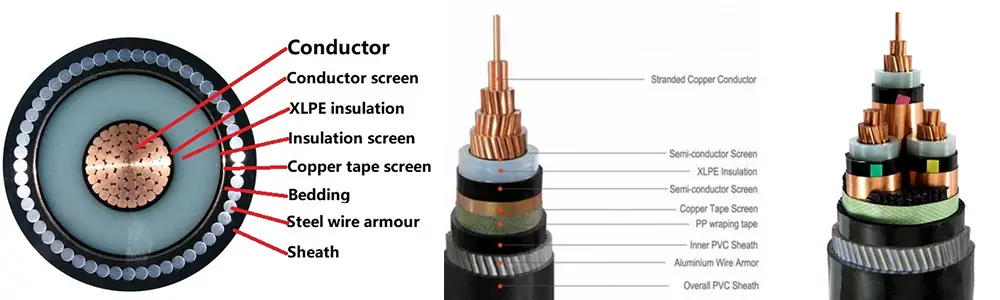

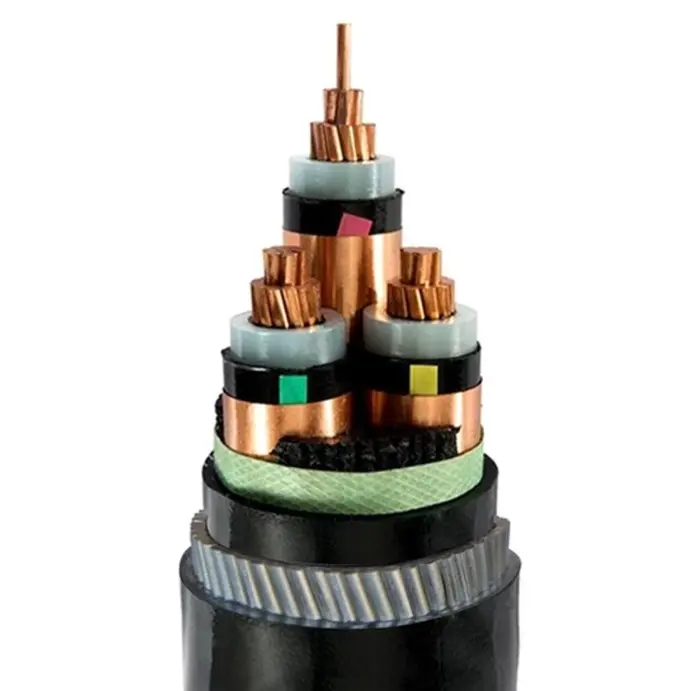

O cabo SWA MV com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, fita adesiva de PVC, armadura de fios de aço e bainha de PVC.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008.

Isolamento: Isolamento de polietileno reticulado ， Espessura do isolamento e propriedade do material devem estar de acordo com IEC 60502-2 e GB/T 12706.2 ， GB/T 12706.3.

Blindagem do condutor: A blindagem do condutor deve ser composta de material não metálico semicondutor extrudado, que deve estar firmemente ligado ao isolamento.

Blindagem de isolamento: A blindagem de isolamento deve consistir em uma combinação de uma camada semicondutora não metálica e uma camada metálica. Cada núcleo de fio isolado deve ser extrudado diretamente com uma camada semicondutora não metálica que está firmemente ligada ao núcleo de fio isolado ou pode ser removida. Em seguida, uma camada de blindagem metálica deve ser sobreposta e enrolada em torno da camada semicondutora não metálica, e deve atender às disposições da IEC 60502-2, GB/T 12706.2 e GB/T 12706.3.Revestimentos internos: Os revestimentos internos devem ser extrudados. Os materiais devem ser adequados à temperatura operacional do cabo e compatíveis com o material isolante.

Blindagem de fios de aço: Nos cabos multicondutores, a blindagem deve ser aplicada sobre uma cobertura interna compatível com fios de aço. Os cabos de núcleo único para uso em corrente alternada os sistemas devem consistir em fios de aço não magnéticos.

Bainha externa: Bainha de PVC, Espessura da bainha, propriedade do material deve estar de acordo com IEC 60502.2 e GB/T 12706.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Parâmetro de desempenho

Tensão nominal: 3,6/6 kV a 18/30 kV;26/35 kV

Tensão de teste: A tensão de teste de frequência de energia deve ser 3,5U0 e o teste deve durar 5 minutos sem qualquer interrupção.

tensão nominal U0/U	tensão máxima Um	tensão de teste KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Temperatura máxima de operação do condutor: 90 ºC

Temperatura de curto-circuito: +250 ºC

espessura do isolamento:

tensão nominal U0/U	espessura do isolamento:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Comparação entre cabos de alimentação de média tensão blindados com fio de aço (YJV32, CU/XLPE/PVC/SWA/PVC) e blindados com fita de aço (YJV22, CU/XLPE/PVC/STA/PVC)

projeto	Armadura de fio de aço fino	Armadura de fita dupla de aço (envoltório de lacuna)	diferença central
Propriedades mecânicas centrais	Excelente resistência à tração, resistência à compressão moderada e boa flexibilidade	Alta resistência à compressão, baixa resistência à tração e desempenho médio de flexão	Os cabos de alimentação blindados com fio de aço têm alta resistência à tração; cabos de energia blindados com fita de aço têm excelente resistência à compressão
método de colocação	Vertical, queda alta, subaquática, aérea, grande vão	Enterramento direto, conduíte, túnel (ambiente de baixa resistência)
foco de proteção	É resistente a danos por tração e impacto e tem boa resistência à umidade e corrosão	Resistente a fortes pressões, perfurações por objetos pontiagudos e mordidas de roedores	YJV32 é adequado para cargas dinâmicas, enquanto YJV22 é adequado para cargas estáticas
Processo e Custo	O processo de armadura de fio de aço fino é complexo, o custo do material é alto e o preço geral é ainda mais alto	A tecnologia de blindagem de fita de aço é madura e de custo relativamente baixo	Quando o orçamento é limitado e não há demanda tensa, o YJV22 é o preferido
raio de curvatura	Relativamente menor (devido à boa flexibilidade dos fios de aço)	Relativamente maior (o envolvimento da fita de aço tende a deformar)	YJV32 é mais adaptável à colocação em espaços confinados

Sugestões de seleção:

1. Se o cenário envolver principalmente suportar pressão (como enterramento direto, túneis subterrâneos) e não houver força de tração significativa ou altura de queda elevada, a armadura de fita de aço (YJV22, CU/XLPE/PVC/STA/PVC) é recomendada por sua maior relação custo-benefício.

2. Se estiver envolvida colocação vertical, grande extensão, altura de queda subaquática ou alta, e a força de tração axial precisar ser suportada, a armadura de fio de aço (YJV32, CU/XLPE/PVC/SWA/PVC) deve ser preferida para garantir a segurança operacional a longo prazo.

3. Ambos devem corresponder ao nível de tensão do sistema de média tensão, à seção transversal do condutor e aos requisitos de proteção do ambiente de instalação (requisitos especiais, como resistência à corrosão e retardamento de chama, podem ser personalizados adicionalmente).
