Cabo MT não blindado com bainha de PVC isolado em XLPE

Desde a sua criação em 1989, o Grupo Beida tornou-se um fabricante de referência na área de cabos de energia na China em virtude de anos de acumulação industrial e excelente tecnologia. Como uma empresa com profunda capacidade de P&D e rica experiência no setor, nossos cabos MT não blindados com bainha de PVC isolados em XLPE são amplamente utilizados em redes de energia urbanas, empresas industriais e de mineração e edifícios altos por sua alta estabilidade e alta eficiência. Com rigoroso sistema de controle de qualidade e cooperação de longo prazo com a Universidade Tsinghua, Universidade Nankai e outras unidades autorizadas, nossos produtos têm sido altamente reconhecidos pelo mercado, fornecendo aos clientes soluções de transmissão de energia seguras e confiáveis.

Enviar consulta

Descrição do produto

Tianjin Beida é um fabricante e fornecedor de cabo MT não blindado com bainha de PVC isolado em XLPE na China. Esses cabos são amplamente utilizados em sistemas de energia. Serve como "artéria energética" de redes elétricas urbanas, empresas industriais e de mineração e edifícios altos, e pode transmitir eletricidade de alta tensão de 10,35 kV de subestações para vários terminais de energia.

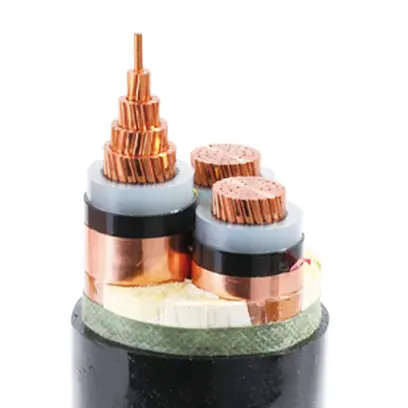

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Seleção de cabos de média tensão

1. Selecione de acordo com o nível de tensão, o nível de cabo comumente usado é 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV;

2. Selecione de acordo com a potência do equipamento ou a corrente transmitida, calcule a corrente que o equipamento precisa utilizar de acordo com a potência do equipamento e a seguir selecione de acordo com a tabela de ampacidade do cabo. Além disso, é necessário calcular a queda de tensão do cabo utilizando o comprimento do cabo, sendo que a queda de tensão não pode ultrapassar 5%.

Tipo de cabo	Características estruturais	Cenários de aplicação	Cena tabu
Cabo MT blindado com bainha de PVC isolado em XLPE	Sem blindagem, leve e flexível	Interior, túnel, vala de cabos, colocação de tubos	Não suporta grandes forças mecânicas, não deve ser enterrado diretamente na área de pedra
Cabo STA MV com bainha de PVC isolado em XLPE	blindagem de fita de aço	Áreas com forte resistência à compressão, enterradas diretamente no subsolo e suscetíveis a danos mecânicos	Não é adequado para assentamento vertical com queda elevada (fácil de escorregar)
Cabo SWA MV com revestimento de PVC isolado em XLPE	Armadura de fio de aço fino, alta resistência à tração	Situações de queda elevada (por exemplo, poços), minas, debaixo d'água	Alto custo, geralmente colocado no chão sem este modelo
LSZH MV CALBES	Livre de halogênio, baixo teor de fumaça e retardador de chama	Prédios altos, metrô, hospitais e outros locais com altos requisitos de proteção contra incêndio	-

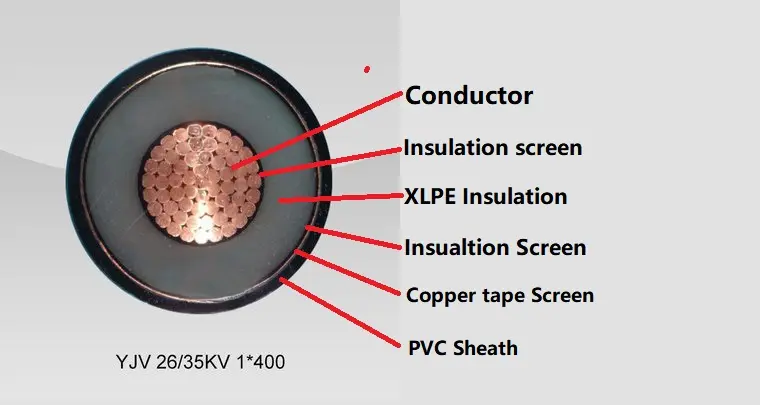

Estrutura do Produto

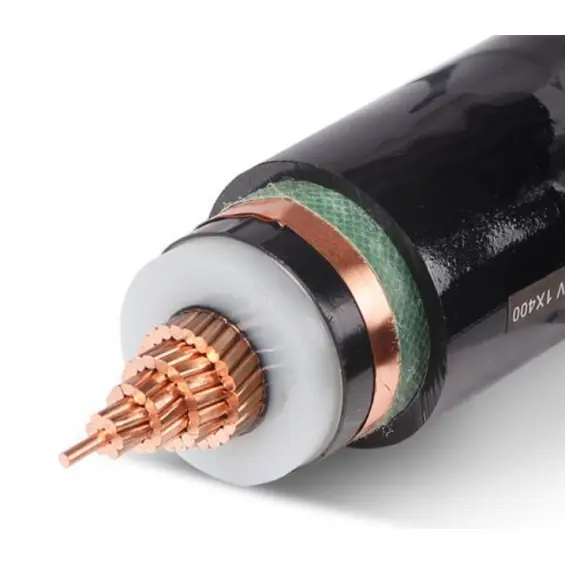

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

O cabo MT não blindado com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, fita adesiva de PVC, armadura de fita de aço e bainha de PVC.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008.

Isolamento: Isolado em XLPE, espessura do isolamento, propriedade do material deve ser conforme IEC 60502-2 e GB/T 12706.2, GB/T 12706.3.

Blindagem do condutor: A blindagem do condutor deve ser composta de material não metálico semicondutor extrudado, e o material semicondutor extrudado deve ser intimamente ligado ao isolamento.

Blindagem de isolamento: A blindagem de isolamento deve ser composta por uma camada semicondutora não metálica e uma camada metálica. Cada núcleo de fio isolado deve ser extrudado diretamente com uma camada semicondutora não metálica firmemente combinada com núcleo de fio isolado ou destacável. Então, a camada de blindagem metálica deve ser sobreposta fora da camada semicondutora não metálica, e os requisitos da IEC 60502-2, GB/T 12706.2 e GB/T 12706.3 devem ser atendidos.

Bainha externa: Bainha de PVC A espessura da bainha e as propriedades do material devem estar de acordo com IEC 60502.2 e GB/T 12706.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Parâmetro de desempenho

Tensão nominal: 3,6/6 kV a 18/30 kV; 26/35kV

Tensão de teste: A tensão de teste de frequência de energia deve ser 3,5U0 e o teste deve ser conduzido por 5 minutos sem quebra.

Tensão nominal U0/U	Tensão máxima Hum	Tensão de teste KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Temperatura máxima de operação do condutor: 90 ºC

Temperatura de curto-circuito: +250 ºC

Espessura do isolamento:

Tensão nominal U0/U	espessura do isolamento:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

Teste abrangente de cabos, garantia de qualidade sem preocupações!

Em testes de rotina, a resistência CC do condutor, a tensão CA e a descarga parcial estão estritamente de acordo com os padrões nacionais e padrões IEC para garantir excelente desempenho. No teste de amostragem, a estrutura do condutor, o tamanho da bainha de isolamento e o alongamento térmico estão de acordo com o padrão e a qualidade é confiável. O teste de tipo é mais abrangente, cobrindo as propriedades mecânicas e físicas da bainha de isolamento, propriedades elétricas e testes de retardante de chama simples e agrupados, todos em conformidade com os padrões GB/T e IEC, para sua escolta de segurança de cabos!

Condições de instalação do produto:

Cabo MT não blindado com bainha de PVC isolado em XLPE, a temperatura ambiente de instalação não deve ser inferior a 0º.

Raio mínimo de curvatura do cabo na instalação

Projeto	Cabo de núcleo único		Cabo multinúcleo
Projeto	Sem armadura	Blindado	Sem armadura	Blindado
Raio mínimo de curvatura do cabo na instalação	20D	15D	15D	12D
Raio de curvatura mínimo dos cabos perto de caixas de conexão e terminações	15D	12D	12D	10D
Nota: D é o diâmetro externo do cabo

Compre agora para uma transmissão de energia mais segura e eficiente

A escolha do cabo de alimentação não blindado com bainha de PVC isolado com polietileno reticulado não é apenas um compromisso com a alta qualidade, mas também uma garantia de operação estável a longo prazo. A durabilidade, os baixos custos de manutenção e a alta eficiência de transmissão deste cabo podem trazer economias consideráveis de custos para as empresas e melhorar significativamente a eficiência geral do sistema de energia. O uso prolongado do cabo pode reduzir significativamente os custos de manutenção e substituição causados por falhas de energia, proporcionando assim um maior retorno do investimento para as empresas.
