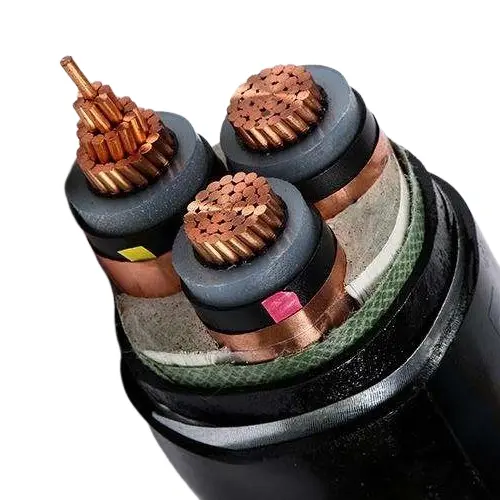

Cabo STA MV com bainha de PVC isolado em XLPE

Este cabo STA MV com bainha de PVC isolado em XLPE oferecido pelo fornecedor profissional, Beida, usa polietileno reticulado (XLPE) como material de isolamento, que possui excelentes propriedades elétricas, resistência ao calor e resistência ao envelhecimento. Combinado com uma bainha externa de cloreto de polivinila (PVC), aumenta ainda mais a proteção contra umidade, corrosão química e abrasão física. A camada de armadura de fita de aço fornece ao cabo alta resistência à compressão e ao impacto, permitindo que ele se adapte a vários ambientes de assentamento, como enterramento direto, túneis e tubulações. É especialmente adequado para métodos de instalação que não requerem proteção adicional de conduítes e podem ser enterrados diretamente no subsolo.

Em termos de níveis de tensão, os produtos cobrem várias especificações comumente usadas, como 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV e 26/35KV, que podem atender às necessidades de diferentes cenários de transmissão e distribuição de energia de média tensão. O projeto da estrutura do cabo é rigoroso, está em conformidade com os padrões nacionais relevantes e possui boa estabilidade operacional e margem de segurança a longo prazo.

Aplicações:

Cabos de energia blindados com fita de aço, isolados com polietileno reticulado, revestidos com PVC, são usados ​​principalmente na distribuição de energia urbana, redes de energia rurais, energia de mineração e sistemas de trânsito ferroviário devido à sua proteção com fita de aço. Eles são usados ​​para conectar equipamentos como subestações, armários de distribuição, transformadores e geradores. Este tipo de cabo é adequado para transmissão de energia em redes de distribuição de energia ou instalações industriais. Pode ser enterrado diretamente no subsolo ou instalado em valas ou eletrocalhas. O cabo pode suportar certa pressão, mas não força de tração.

Estrutura do Produto

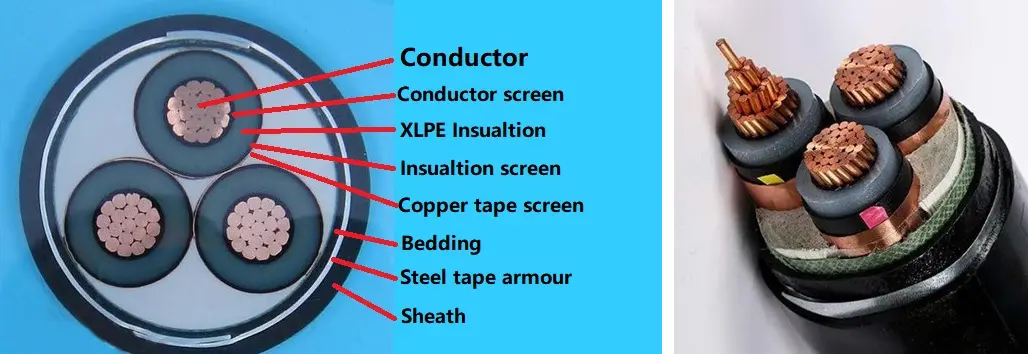

O cabo STA MV com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, fita adesiva de PVC, armadura de fita de aço e bainha de PVC.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008.

Isolamento: Isolamento de polietileno reticulado ， Espessura do isolamento e propriedade do material devem estar de acordo com IEC 60502-2 e GB/T 12706.2 ， GB/T 12706.3.

Blindagem do condutor: A blindagem do condutor deve ser feita de material não metálico semicondutor extrudado, e o material semicondutor extrudado deve ser firmemente ligado ao isolamento.

Blindagem de isolamento: A blindagem de isolamento deve ser composta por uma combinação de uma camada semicondutora não metálica e uma camada metálica. Uma camada semicondutora não metálica que esteja firmemente ligada ao núcleo de isolamento ou que possa ser removida deve ser extrudada diretamente em cada núcleo isolado. Em seguida, uma camada de blindagem metálica deve ser enrolada em torno da camada semicondutora não metálica. Deve estar em conformidade com as disposições da IEC 60502-2, GB/T 12706.2 e GB/T 12706.3.

Revestimentos internos: Os revestimentos internos devem ser extrudados. Os materiais devem ser adequados à temperatura operacional do cabo e compatíveis com o material isolante.

Armadura de fita de aço: Nos cabos multicondutores, a armadura deve ser aplicada sobre um revestimento interno obedecendo a fita dupla de aço. Os cabos de núcleo único para uso em corrente alternada os sistemas consistirão em fita de aço não magnética.

Bainha externa: Bainha de PVC, Espessura da bainha, propriedade do material deve estar de acordo com IEC 60502.2 e GB/T 12706.

Cabo retardador de chamas: Deve ser usado material de revestimento externo de PVC retardador de chamas. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Parâmetro de desempenho

Tensão nominal: 3,6/6 kV a 18/30 kV; 26/35kV

Tensão de teste: A tensão de teste de frequência de energia deve ser 3,5U0 e o teste deve durar 5 minutos sem quebra.

Temperatura máxima de operação do condutor: 90 ºC

Temperatura de curto-circuito: +250 ºC

Espessura do isolamento:

Teste de cabo

Os testes de rotina de cabos incluem: 1) Teste de resistência DC do condutor, exigindo que a resistência DC a 20ºC cumpra os requisitos de GB/T 3956-2008 e IEC 60228; 2) Teste de tensão CA, contínuo em tensão 3,5U0 por 5 minutos, não deve haver quebra; 3) Teste de descarga parcial, realizado de acordo com GB/T 3048.12, nenhuma descarga detectável superior a 10pC deve ser gerada na tensão de 1,73U0, e a sensibilidade do teste deve atingir 10pC ou superior.

Os testes de amostragem incluem principalmente: 1) Inspeção da estrutura do condutor, que deve atender aos requisitos de GB/T 3956-2008 e IEC 60228; 2) As dimensões estruturais do isolamento, revestimento interno, armadura de fita de aço e bainha devem atender aos requisitos da IEC 60502.2, GB/T 12706.2-2020 e GB/T 12706.3-2020; 3) Ensaio de alongamento térmico, que deve ser realizado de acordo com GB/T 2951.21-2008 e Capítulo 9 da IEC 60811-2-1, e os resultados devem estar de acordo com as normas correspondentes.

Os testes de tipo abrangem o seguinte: as propriedades mecânicas e físicas e as propriedades elétricas do isolamento e da bainha devem atender aos requisitos da IEC 60502.2, GB/T 12706.2-2020 e GB/T 12706.3-2020; o teste de queima de cabo único deve cumprir as disposições de GB/T 19666-2019 e IEC 60332; o teste de retardador de chama incluído também deve atender aos requisitos de GB/T 19666-2019 e IEC 60332.

Condições de instalação do produto:

Temperatura ambiente durante a instalação do cabo

Para cabos de alimentação com isolamento de etileno reticulado e bainha de PVC, a temperatura ambiente não deve ser inferior a 0°C durante a instalação.

Raio de curvatura mínimo durante a instalação do cabo

Embalagem e entrega

Detalhes da embalagem:

É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.

Porto: Porto de Tianjin

Entrega: Por mar, por via aérea, por expresso.
