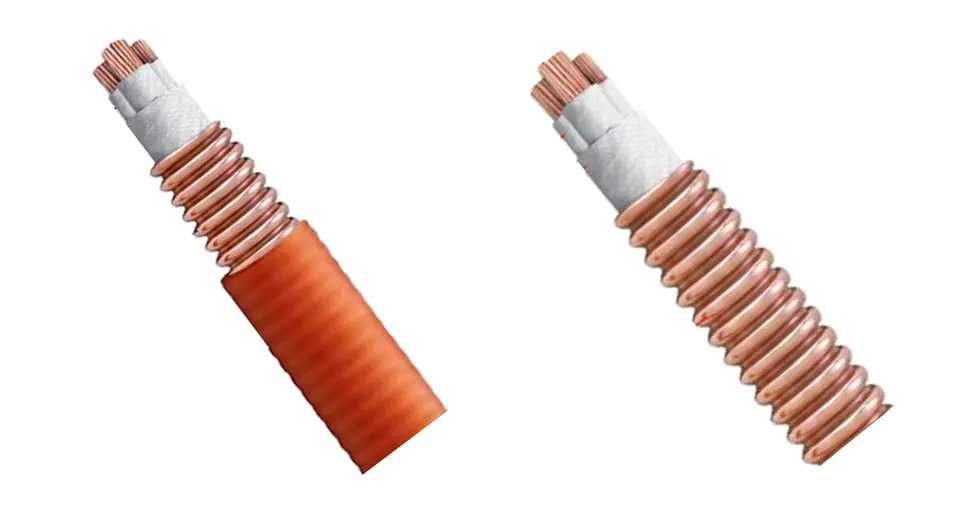

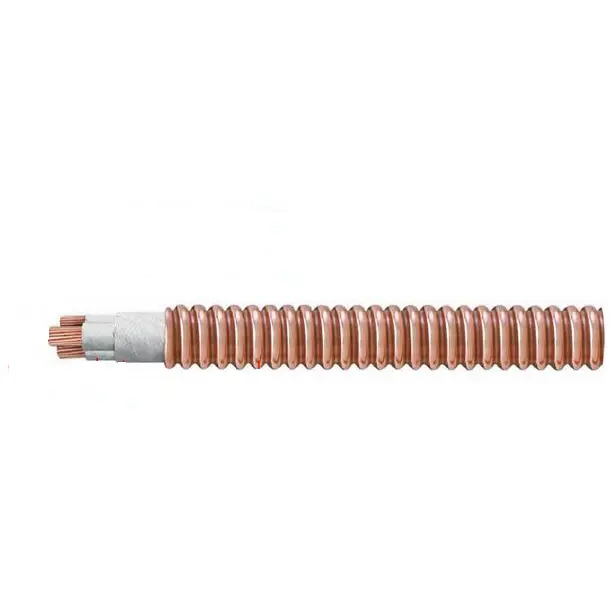

Cabo de cobre corrugado retardante de fogo RTTZ

Escolha Tianjin Beida como seu fabricante e fornecedor, escolha uma solução confiável de cabo de cobre corrugado retardante de fogo RTTZ. Podemos oferecer preços direto da fábrica.

Âmbito de aplicação:

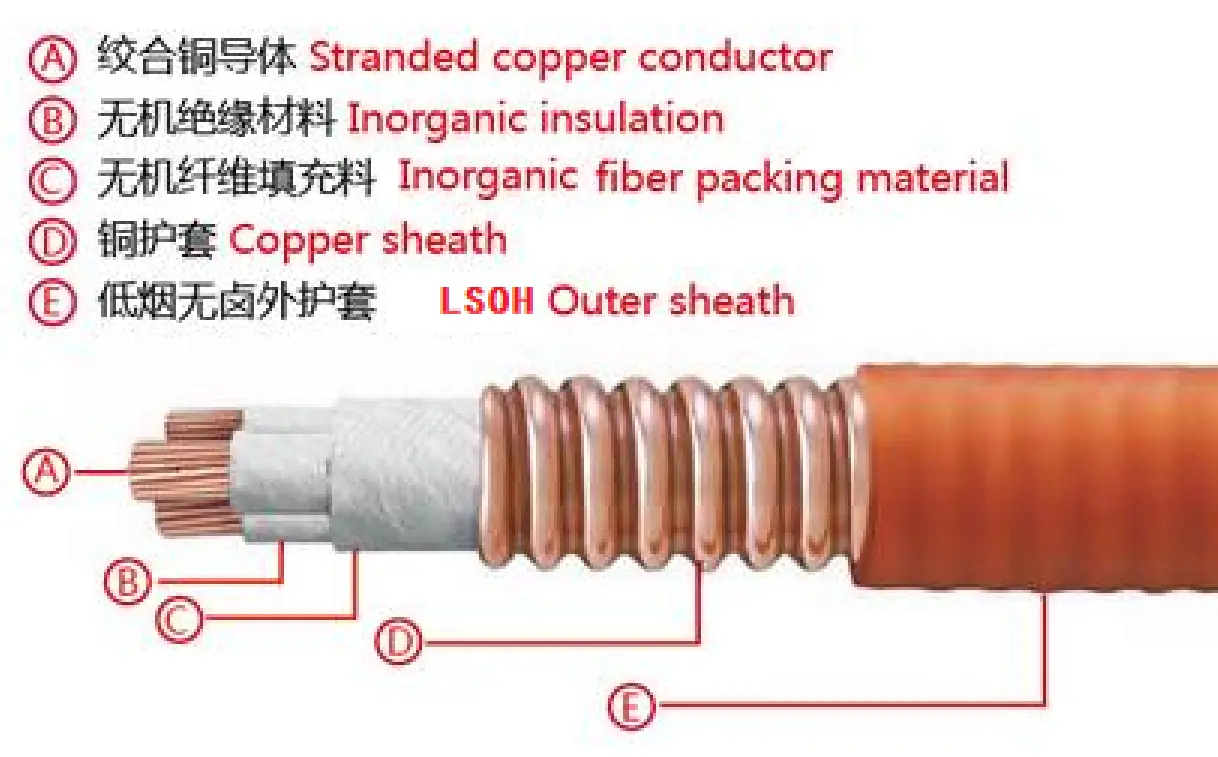

Estrutura do Produto

Construção de cabos e requisitos técnicos

Condutor: Adote o primeiro ou segundo tipo de condutor de cobre recozido.

Camada de isolamento mineral: É feita envolvendo fita de mica resistente ao fogo ou outras fitas de isolamento mineral com funções semelhantes.

Montagem do cabo e camada protetora: Os núcleos do cabo são firmemente preenchidos com materiais que possuem propriedades retardadoras de chamas e à prova de fogo, e a camada protetora é composta de fita adequada retardadora de chamas e resistente ao fogo enrolada.

Bainha metálica de cobre: ​​É produzida com tecnologia de soldagem a arco de argônio com tira de cobre e corrugada.

Camada de revestimento: É feita de material de revestimento de poliolefina, livre de halogênio, com baixa emissão de fumaça e retardante de chamas. Geralmente é laranja ou tangerina, mas o preto pode ser selecionado de acordo com a necessidade.

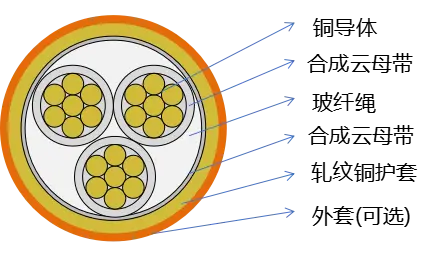

diagrama estrutural

Parâmetro de desempenho

A tensão nominal do cabo de cobre corrugado retardante de fogo RTTZ é 0,6/1kV. A tensão de teste é definida em 3,5kV e a tensão é aplicada continuamente por 5 minutos sem ocorrer qualquer interrupção durante esse período. A temperatura operacional máxima permitida a longo prazo do condutor do cabo é 90°C.

Ao instalar cabos, a temperatura ambiente não deve ser inferior a 0°C. O raio de curvatura mínimo é 12 vezes o diâmetro externo do cabo. A camada de isolamento mineral é cuidadosamente elaborada com múltiplas camadas de fita de mica resistente ao fogo.

A 20ºC, a resistência do condutor deve cumprir rigorosamente as normas especificadas para condutores de cobre recozido tipo 1 ou tipo 2 em GB/T 3956 e IEC 60228. À temperatura ambiente, a resistência de isolamento do cabo não deve ser inferior a 100 MΩ·km.

Em termos de testes de resistência ao fogo, atende totalmente aos requisitos padrão de GB/T 34926. O método de teste específico é o seguinte:

Em primeiro lugar, realize testes C, W, Z de acordo com a norma BS 6387;

Em segundo lugar, o teste será realizado de acordo com as disposições da BS 8491;

Em terceiro lugar, realize um teste de resistência ao fogo de acordo com GB/T 19216.21, com a temperatura controlada em 950~1000°C, uma duração de exposição ao fogo de 180 minutos e um período de resfriamento de 15 minutos. Durante este período, o cabo não deve apresentar curto-circuitos ou circuitos abertos.

Método de representação do produto

Código do produto

Cabo revestido de cobre corrugado com isolamento mineral de fita de mica………R

Bainha externa de poliolefina……………Y

Condutor de cobre ........................... T

Sem halogênio e com baixo teor de fumaça ………………… WD (opcional)

Bainha de cobre ........................... T

Graus retardadores de chama A/B/C... ZA/B/C

Fita de mica ......................................................................................Z

Tensão nominal …………………0,6/1

Especificações do cabo

Precauções para cabos

Instalação

Método de assentamento: Pode ser colocado em túneis, valas de cabos, bandejas, calhas e poços, suportando assentamentos expostos e ocultos. Para cabos de núcleo único, é proibido o uso de materiais condutores magnéticos (como fio de ferro) para fixação para evitar perda de corrente parasita.

Flexão e vão: Controle o raio de curvatura de acordo com as especificações do fabricante. Referência para vão de suspensão horizontal: Para diâmetros externos ≤20mm, o vão é de 400mm; para aqueles> 20 mm, o vão é de 800 mm. Para vão de suporte vertical: Para diâmetros externos ≤20mm, o vão é de 1500mm; para aqueles> 20 mm, o vão é de 1000 mm.

Desenrolamento e fixação: Desenrole o cabo conforme o sentido marcado no carretel do cabo para evitar torção; consulte os requisitos acima para a extensão de fixação dentro da bandeja de cabos.

Terminal e conector

Fabricação do terminal: Remova aproximadamente 300 mm de isolamento do condutor final, crimpe a ponta do fio e use um megôhmetro para testar a resistência de isolamento entre a bainha de cobre e o condutor, bem como entre os condutores. Depois de garantir que a resistência do isolamento é satisfatória, aplique uma luva termorretrátil para vedação.

Conectores intermediários: É preferível usar conectores acabados com classificação de resistência ao fogo consistente com a do corpo do cabo. Durante a instalação no local, é necessário garantir a vedação e o isolamento para reduzir os pontos de falha.

Operação e manutenção

Controle de temperatura: Durante a operação normal, a temperatura do condutor não deve exceder 90°C. Quando o condutor não é tocável e não entra em contato com materiais inflamáveis, a temperatura da bainha pode ser elevada para 105°C.

Teste de isolamento: Use regularmente um megômetro para testar a resistência do isolamento e garantir que não haja umidade ou danos; a bainha de cobre precisa ser aterrada de forma confiável para garantir a segurança.

Prevenção e proteção contra perdas: Evite riscar a bainha com objetos pontiagudos e adicione capas de proteção ao passar por paredes/lajes de piso para evitar danos mecânicos.

Embalagem e entrega

Detalhes da embalagem:

É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.

Porto: Porto de Tianjin

Entrega: Por mar, por via aérea, por expresso.
