BBTRZ Flexible Fire-resistant Cables are used as the main power supply line from the substation (or main distribution room) to the fire protection system, or in special and Class I locations. They are required to be used as Class A fire-resistant cables or as a replacement for long-term use of 90°C low-smoke, halogen-free flame-retardant cables. These cables are used in fixed installation applications.

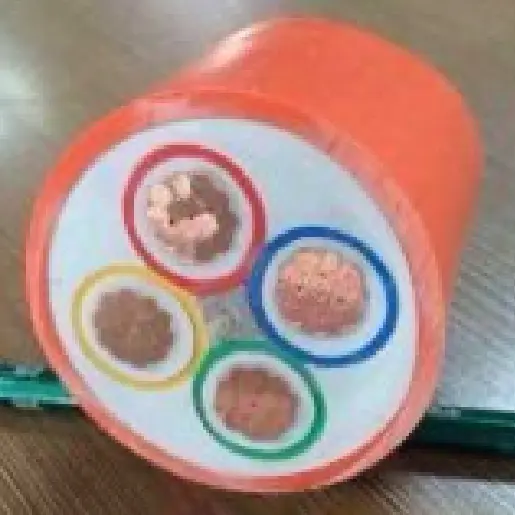

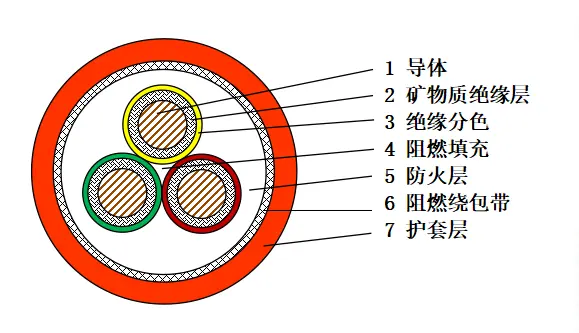

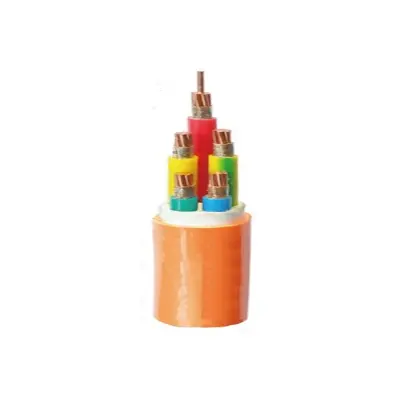

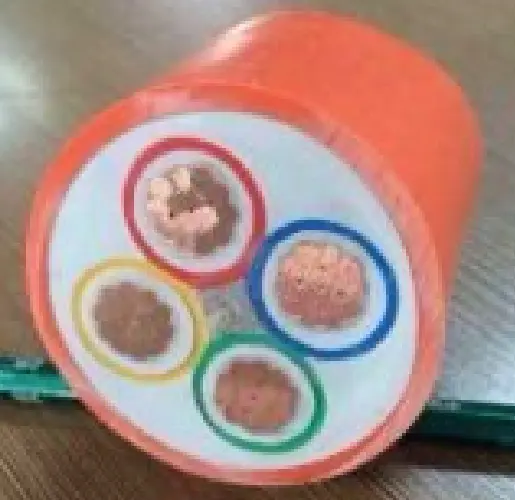

O design da estrutura do cabo é meticuloso e profissional. A parte do condutor utiliza o primeiro ou o segundo tipo de condutor de cobre recozido, que possui excelente condutividade e flexibilidade, atendendo às necessidades de transmissão de energia de vários cenários.
A camada de isolamento mineral utiliza fita de mica resistente ao fogo, que, devido às suas propriedades únicas de material, pode prevenir eficazmente a propagação do fogo diante de altas temperaturas ou chamas, proporcionando proteção confiável contra incêndio para o cabo.
A camada de isolamento codificada por cores utiliza material de isolamento de polietileno reticulado, com vários métodos de codificação por cores. Pode-se adicionar corante de isolamento ou usar fitas coloridas, fios coloridos, etc., facilitando a identificação rápida e precisa dos circuitos durante a instalação e manutenção dos cabos.
No processo de enchimento de cabos, materiais de enchimento retardadores de chama são usados no centro para suprimir a propagação de chamas. Enquanto isso, fita adesiva pode ser usada para amarrar os materiais de enchimento para garantir um enchimento firme e estabilidade estrutural.
A camada resistente ao fogo consiste em minerais e fitas adesivas. Primeiro, uma camada de material mineral, que possui vantagens como resistência ao fogo, resistência ao fogo, resistência a altas temperaturas e isolamento térmico, é extrudada no núcleo cabeado para construir uma barreira contra fogo. A camada externa é protegida por uma fita retardadora de chamas enrolada nela para aumentar o efeito resistente ao fogo e garantir a operação segura do cabo em ambientes extremos.
The sheath is made of halogen-free, low-smoke, flame-retardant polyolefin sheathing material, which exhibits excellent flame retardant properties and produces no harmful smoke during combustion, thus reducing the harm to personnel and the environment. The sheath is typically orange or tangerine in color, which is eye-catching and easy to identify. It can also be colored black upon request to meet the needs of different usage scenarios.
The rated voltage of this BBTRZ Flexible Fire-resistant Cables is 0.6/1kV. During the testing phase, a test voltage of 3.5kV was applied for 5 minutes, and no breakdown occurred. The long-term allowable operating temperature limit of the cable conductor is 90℃. When laying the cable, the ambient temperature should not be lower than 0℃. The minimum bending radius is 12 times the cable outer diameter (12*OD). The mineral insulation layer is made of multiple layers of mica tape with fire-resistant properties.
In terms of fire resistance, this cable meets the requirements of both corporate standards and IEC 60331-1, with a combustion duration of up to 180 minutes. Regarding the conductor resistance at 20ºC, it must comply with the specifications for either Type 1 or Type 2 annealed copper conductors as outlined in GB/T 3956 and IEC 60228. As for insulation resistance, the cable's insulation resistance should not be less than 100 MΩ·km at ambient temperature.
Além disso, o cabo acabado deve passar por um teste de resistência ao fogo, com o método de teste seguindo as disposições da GB/T 19216.21. A temperatura de exposição ao fogo é fixada em 950~1000°C, com duração de 180 minutos, seguida de um período de resfriamento de 15 minutos. Durante este período, o cabo não deve apresentar curto-circuitos ou circuitos abertos.
|
contagem de núcleos |
1 |
2,3 |
4 |
5 |
3+1、3+2 |
4+1 |
|
seção transversal mm2 |
25~630 |
1,5~300 |
1,5~240 |
1,5~185 |
4~300 |
4~240 |
Vantagens e desvantagens do cabo flexível resistente ao fogo BBTRZ em comparação com o cabo com isolamento mineral BTTZ:
Vantagens:
O isolamento do cabo não é propenso à absorção de umidade e possui desempenho de isolamento estável.
Vários núcleos podem ser produzidos em comprimentos fixos, reduzindo o número de conectores intermediários nos cabos.
A estrutura é flexível, facilitando a flexão dos cabos e reduzindo a dificuldade de assentamento.
Os cabos podem ser utilizados sem terminações dedicadas, reduzindo o custo de acessórios.
Desvantagens: A resistência ao fogo é ligeiramente inferior e não pode atender aos requisitos da BS 8491.
A temperatura máxima de operação é de 90°C, que não atinge os 250°C do BTTZ
O mais alto nível de desempenho de combustão pode atender aos requisitos da Classe B1, mas não pode atender aos requisitos da Classe A.

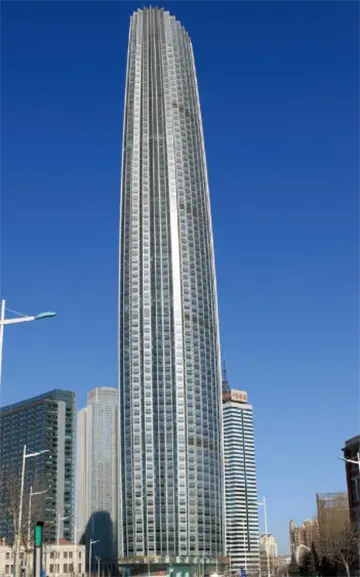

prédio alto

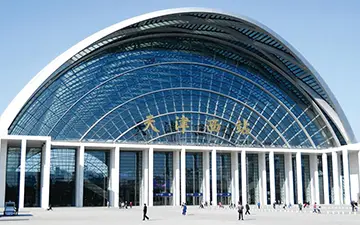

estação ferroviária
terminal do aeroporto
locais de interesse histórico e beleza paisagística
Detalhes da embalagem:
É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.
Porto: Porto de Tianjin
Entrega: Por mar, por via aérea, por expresso.
