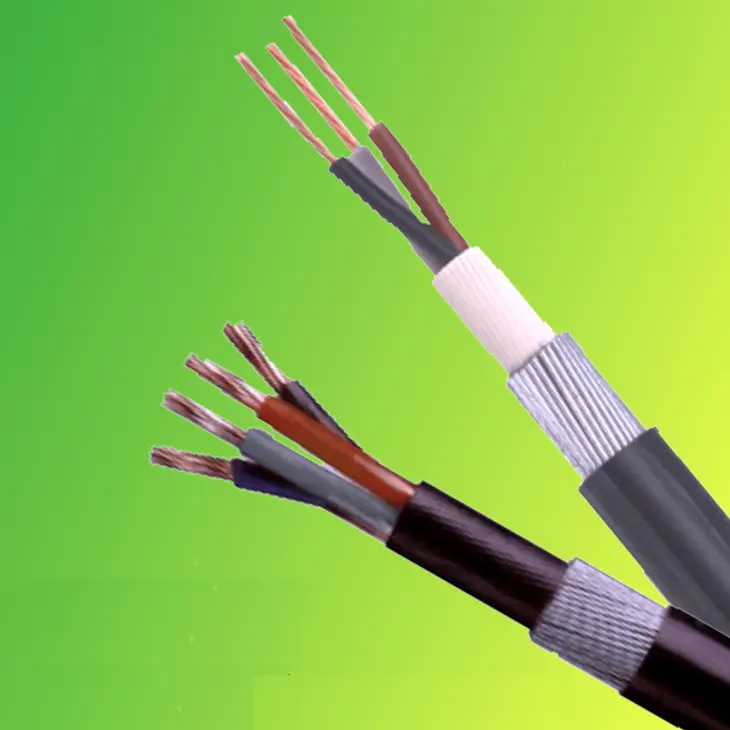

Beida é um fornecedor profissional de cabos e fios na China. Em termos de estrutura do produto, nosso cabo de alimentação BS 6724 utiliza isolamento de polietileno reticulado (XLPE) e uma bainha de poliolefina sem halogênio e com baixo teor de fumaça, combinada com uma camada de armadura de fio de aço galvanizado, formando um sistema de proteção multicamadas. A bainha livre de halogênio e com baixo teor de fumaça apresenta vantagens de segurança significativas; quando exposto ao fogo, não só libera quantidades extremamente baixas de fumaça, reduzindo o impacto da fumaça na transmissão da luz ambiente e garantindo a visibilidade da fuga, mas também produz fumaça não tóxica e não corrosiva, prevenindo lesões secundárias e atendendo plenamente às necessidades de segurança de áreas densamente povoadas.
Os cabos estão disponíveis em diversas especificações, de núcleo único a 48 núcleos. Os condutores são feitos de cobre recozido de alta qualidade, oferecendo excelente condutividade. A camada de isolamento possui alta resistência de isolamento e foi submetida a testes de resistência à tensão para garantir uma operação segura. Seja para transmissão de energia em plantas industriais, fiação em edifícios altos ou distribuição de energia em tubulações subterrâneas, os cabos de energia Tianjin Beida BS 5467 fornecem soluções confiáveis, construindo uma barreira de segurança sólida para transmissão de energia com qualidade profissional.

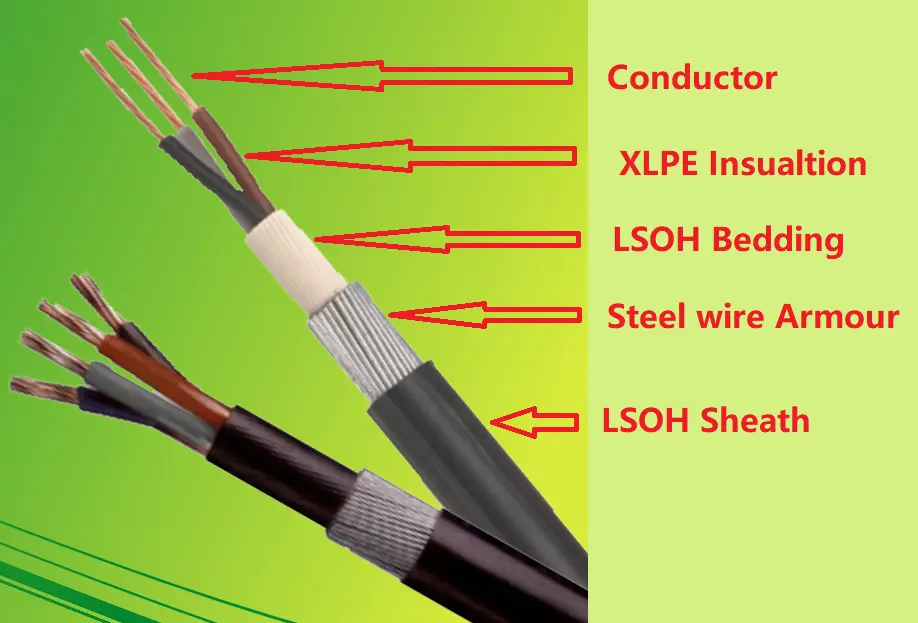

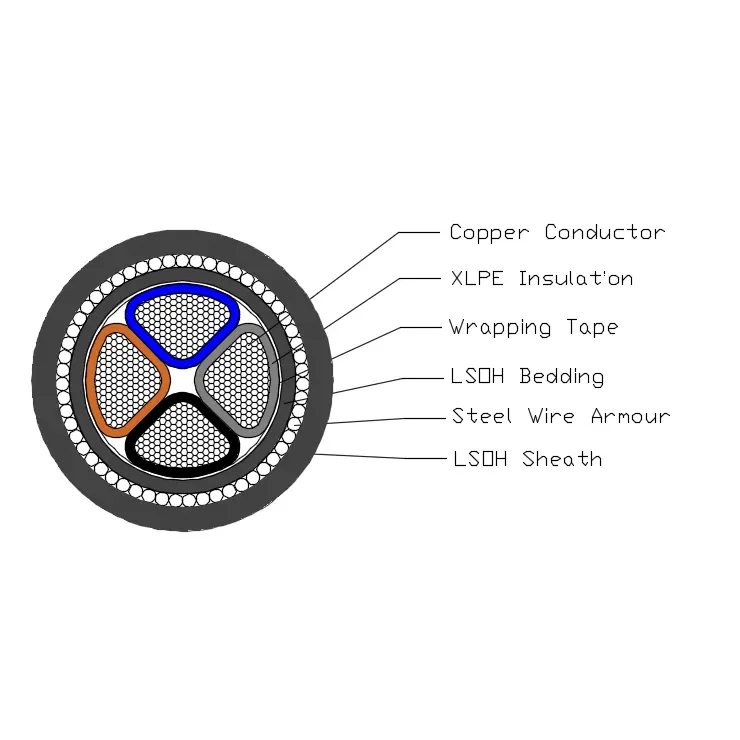

O cabo de alimentação BS 6724 é composto por um condutor de cobre T1R, isolamento XLPE, cama de PVC, armadura de açudes de aço e bainha LSOH.
Condutor: Condutor sólido de cobre ou alumínio, circular ou moldado, classe 2 conforme BS EN 60228.
Isolamento: XLPE Tipo GP8 conforme BS 7655-1.3
Cor do núcleo: 1 núcleo: marrom ou azul
2 núcleos: nascido, azul
3 núcleos: marrom, preto, cinza
4 núcleos: azul, marrom, preto, cinza
5 núcleos: verde/amarelo, azul, borwn, preto, cinza
Acima de 5 coes: núcleos brancos com número preto
Base: A base deve ser de material polimérico LSOH extrudado consistente com a temperatura operacional do cabo.
Armadura de fios de aço: Cabo de núcleo único: armadura de fio de alumínio
Cabo multicore: armadura de fio de aço
Bainha externa: A bainha deve ser de material LSOH extrudado especificado na BS 7655-6.1.
O cabo de alimentação BS 6724 tem uma tensão nominal de 600/1000kV, aliviando facilmente os requisitos operacionais de alta tensão dos veículos. Ele resistiu a um rigoroso teste de estresse de 5 minutos com tensão de 3,5 kV sem qualquer quebra, demonstrando desempenho de isolamento estável e confiável.
O produto possui uma ampla faixa de temperatura operacional, de 0°C a +90°C. Mesmo em ambientes de temperaturas extremamente altas, ele pode suportar temperaturas de até +250°C sob condições de curto-circuito, tornando-o adequado para diversas aplicações VGA.
É extremamente flexível, com raio de curvatura mínimo de 12 vezes o seu diâmetro externo, permitindo uma fiação fácil e flexível, independentemente do espaço de instalação. Além disso, o seu nível de emissão de luz cumpre as normas BS EN 60332-1-2, o seu desempenho sem halogéneos é certificado pelas normas IEC 60754 e EN 50267 e a sua densidade de fumo cumpre os requisitos das normas IEC 61034 e EN 50268, maximizando a sua segurança e respeito pelo ambiente.
|
Resistência máxima do condutor e da armadura |
||||
|
para cabo de núcleo único a 20 ℃ |
||||
|
Tipo |
Resistência máxima a 20 ℃ |
|||
|
Área nominal da seção transversal do condutor |
Condutor |
Armadura de fio de alumínio |
||
|
Cobre |
Alumínio |
Cabos com condutor de cobre trançado |
Cabos com condutor de alumínio trançado |
|
|
milímetros2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Resistência máxima do condutor e da armadura |
||||||
|
para cabos de 2 a 5 núcleos a 20 ℃ |
||||||
|
Tipo |
Resistência máxima a 20 ℃ |
|||||
|
Área nominal da seção transversal do condutor |
Condutor |
Armadura de fio de aço |
||||
|
Cobre |
Alumínio |
Cabos com condutor de cobre trançado |
||||
|
2 núcleos |
3 núcleos |
4 núcleos |
5 núcleos |
|||
|
milímetros2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Capacidade de condução de corrente em amperes（A）
|
Tensão nominal 0,6/1kV Cabo de alimentação com isolamento XLPE |
|||||||||
|
capacidade de condução de corrente em amperes （A） |
|||||||||
|
Temperatura ambiente: no ar: 40 ℃, no solo: 25 ℃ |
|||||||||
|
Temperatura do condutor: 90 ℃ |
|||||||||
|
Coeficiente de resistência térmica do solo:1,0k·m/W |
|||||||||
|
Tipo |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Número de núcleo |
Núcleo único |
|
Vários núcleos |
||||||
|
Área da seção transversal, mm2 |
No ar |
No chão |
|
No ar |
No chão |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Nota:A blindagem dos cabos unipolares é feita de materiais não magnéticos. |
|||||||||
Detalhes da embalagem:
É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.
Porto: Porto de Tianjin
Entrega: Por mar, por via aérea, por expresso.
