Este cabo de alimentação padrão BS 5467 é bem projetado e totalmente funcional, adequado para linhas de alimentação e controle, fornecendo uma solução de transmissão de energia estável e confiável para diversas aplicações industriais e civis. Sua exclusiva armadura de arame de aço é um grande destaque. Este design não só aumenta a resistência mecânica do cabo, permitindo-lhe suportar forças de tração e compressão e resistir eficazmente a danos físicos externos, mas também melhora significativamente a sua durabilidade e vida útil, mantendo um funcionamento estável mesmo em ambientes adversos.
O cabo de alimentação BS 5467 da Tianjin Beida também possui excelente adaptabilidade ambiental. Seja para cabeamento interno em edifícios altos ou projetos subterrâneos complexos, este cabo cuida de tudo com facilidade. No interior dos edifícios, integra-se perfeitamente em vários estilos de decoração, oferecendo estética e praticidade; enquanto quando enterrado no subsolo, sua resistência superior à corrosão e à água garante que o cabo permaneça inalterado por fatores ambientais durante o enterramento de longo prazo, proporcionando transmissão de energia contínua e estável.

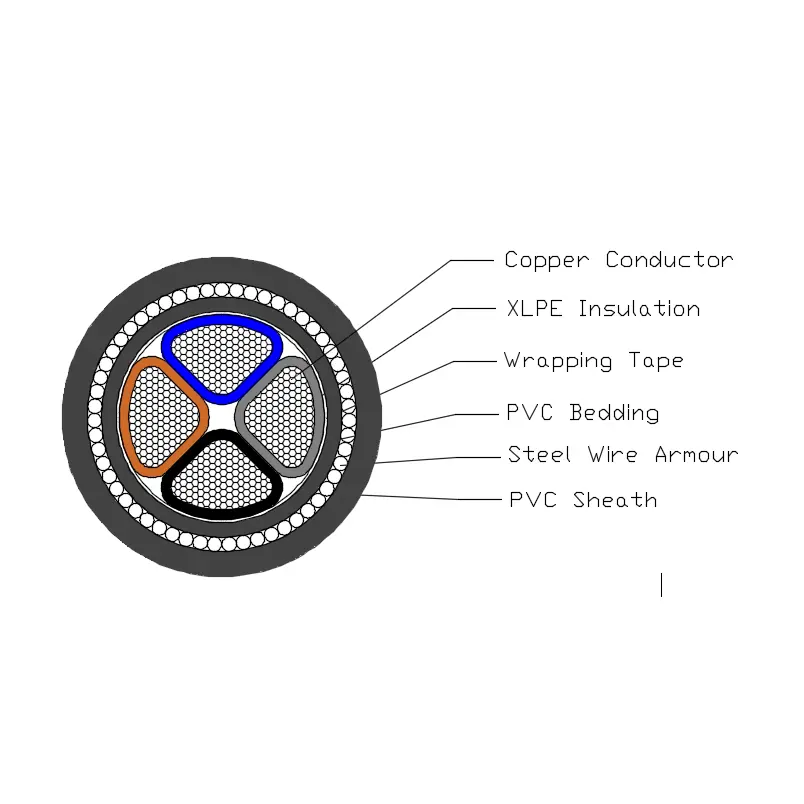

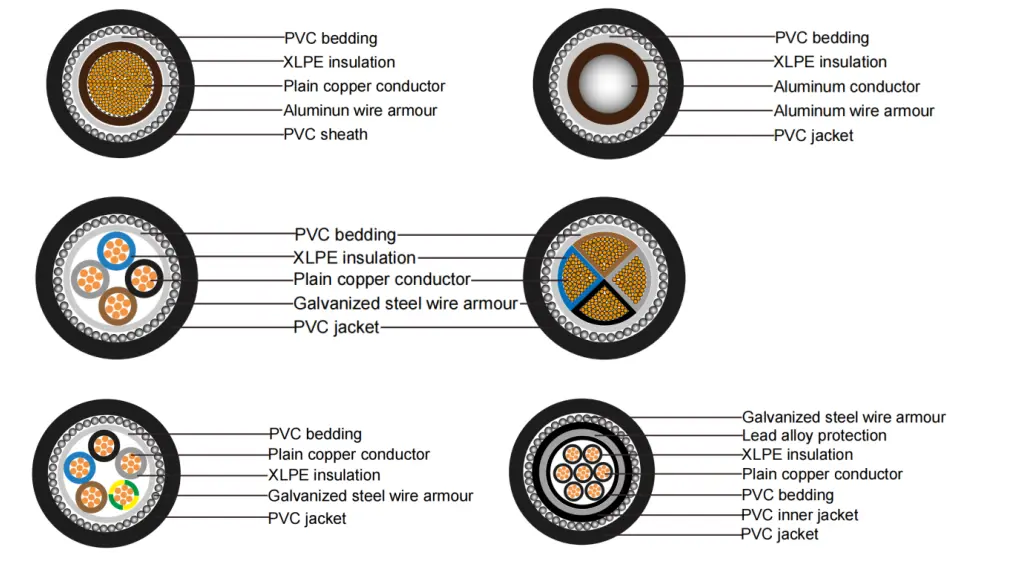

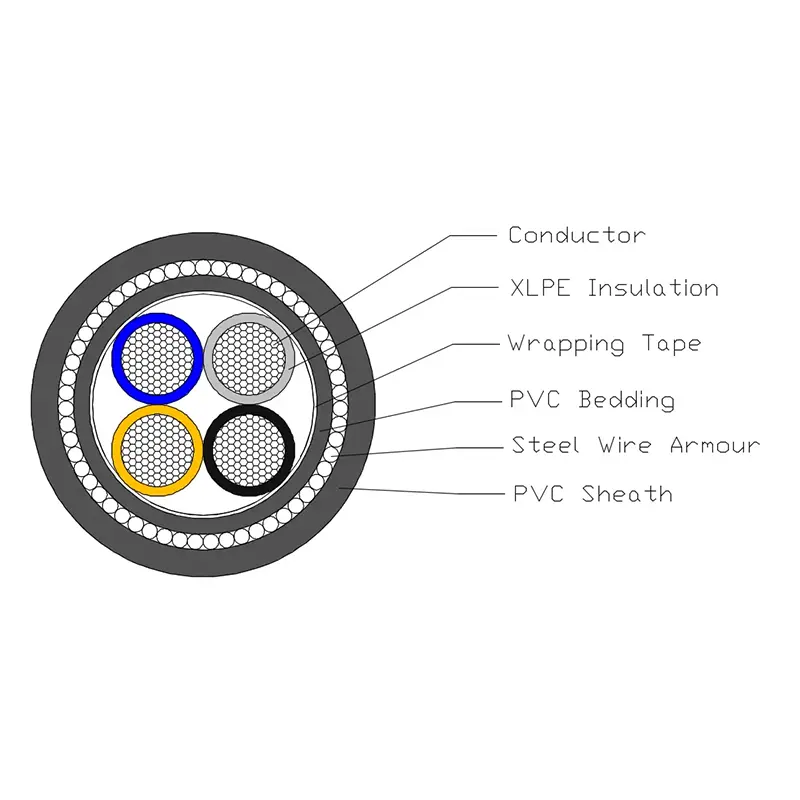

O cabo de alimentação SWA com bainha de PVC isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE, roupa de cama de PVC, armadura de açudes de aço e bainha de PVC.
Condutor: Condutor sólido de cobre ou alumínio, circular ou moldado, classe 2 conforme BS EN 60228.
Isolamento: XLPE Tipo GP8 conforme BS 7655-1.3
Cor do núcleo: 1 núcleo: marrom ou azul
2 núcleos: nascido, azul
3 núcleos: marrom, preto, cinza
4 núcleos: azul, marrom, preto, cinza
5 núcleos: verde/amarelo, azul, borwn, preto, cinza
Acima de 5 coes: núcleos brancos com número preto
Base: A base deve ser de material polimérico extrudado consistente com a temperatura operacional do cabo.
Armadura de fios de aço: Cabo de núcleo único: armadura de fio de alumínio
Cabo multicore: armadura de fio de aço
Bainha externa: A bainha deve ser de material de PVC extrudado conforme tipo 9 especificado na BS 7655-4.2.
O cabo de alimentação BS 5467 possui parâmetros de desempenho elétrico e físico claramente definidos. Sua tensão nominal é definida em dois níveis: 600kV e 1000kV, atendendo aos requisitos de tensão em diversos cenários. Nos testes de segurança elétrica, o produto resistiu a uma tensão de teste de 3,5 kV durante 5 minutos sem qualquer avaria, demonstrando plenamente a fiabilidade do seu desempenho de isolamento elétrico. Em relação à adaptabilidade à temperatura, este produto possui uma ampla faixa de temperatura operacional e pode operar de forma estável em ambientes de 0°C a +90°C. Enquanto isso, sua temperatura de curto-circuito pode atingir +250°C, demonstrando excelente resistência a altas temperaturas. Além disso, este produto possui excelente flexibilidade, com raio de curvatura mínimo de 12 vezes o seu diâmetro externo, facilitando a instalação e fiação em diversos ambientes complexos. Em termos de retardamento de chama, este produto atende ao padrão de classificação de retardante de chama BS EN 60332-1-2, reduzindo efetivamente o risco de incêndio.

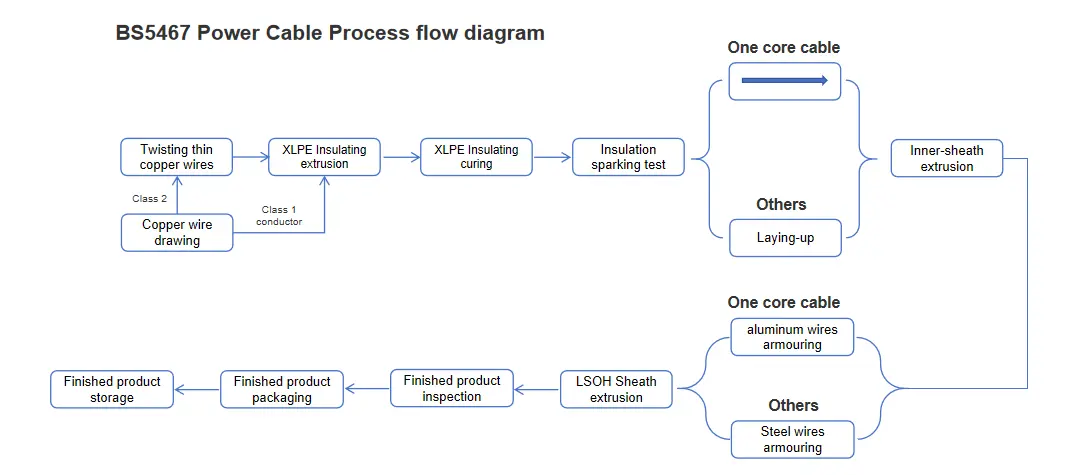

Testes de cabos de rotina
Teste de resistência DC do condutor: Realize o teste de resistência DC do condutor a 20ºC. O valor medido da resistência CC do condutor deve cumprir rigorosamente os requisitos relevantes da Seção 2 da norma BS EN 60228.
Teste de tensão do cabo elétrico: Aplique uma tensão de 3500V ao cabo por 5 minutos. Durante este processo, o cabo não deve sofrer nenhuma quebra.
Testes de Amostragem
Inspeção da Estrutura do Condutor: A estrutura do condutor deve cumprir integralmente os requisitos técnicos especificados na BS EN 60228.
Inspeção Dimensional: As dimensões do isolamento do cabo, revestimento interno, blindagem do fio e bainha devem atender aos requisitos específicos da Tabela 3 da BS 5467.
Teste de queima de cabo único: Os resultados do teste de queima de cabo único devem atender aos requisitos da BS EN 60332-1-2.
Teste de tipo
Desempenho de isolamento: O desempenho de isolamento do cabo deve atender aos requisitos especificados na BS 7655-1-3.
Desempenho do revestimento interno: O desempenho do revestimento interno deve cumprir os requisitos relevantes da Cláusula 9.2 da BS 5467.
Desempenho da bainha: O desempenho da bainha deve atender aos requisitos especificados na BS 7655-4-2.
Teste de compatibilidade: Os resultados do teste de compatibilidade devem cumprir os requisitos do Anexo C da BS 5467.
Teste de encolhimento do isolamento: O teste de encolhimento do isolamento deve cumprir os requisitos da Cláusula 18.3 da BS 5467, e o método de teste deve ser realizado de acordo com a BS EN 60811-502.
Teste de encolhimento da bainha: O teste de contração da bainha deve cumprir os requisitos da Cláusula 18.6 da BS 5467.
Teste de resistência ao rasgo da bainha: O teste de resistência ao rasgo da bainha deve atender aos requisitos do Anexo D da BS 5467.
|
Resistência máxima do condutor e da armadura |
||||
|
para cabo de núcleo único a 20 ℃ |
||||
|
Tipo |
Resistência máxima a 20 ℃ |
|||
|
Área nominal da seção transversal do condutor |
Condutor |
Armadura de fio de alumínio |
||
|
Cobre |
Alumínio |
Cabos com condutor de cobre trançado |
Cabos com condutor de alumínio trançado |
|
|
milímetros2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Resistência máxima do condutor e da armadura |
||||||
|
para cabos de 2 a 5 núcleos a 20 ℃ |
||||||
|
Tipo |
Resistência máxima a 20 ℃ |
|||||
|
Área nominal da seção transversal do condutor |
Condutor |
Armadura de fio de aço |
||||
|
Cobre |
Alumínio |
Cabos com condutor de cobre trançado |
||||
|
2 núcleos |
3 núcleos |
4 núcleos |
5 núcleos |
|||
|
milímetros2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Capacidade de condução de corrente em amperes（A）
|
Tensão nominal 0,6/1kV Cabo de alimentação com isolamento XLPE |
|||||||||
|
capacidade de condução de corrente em amperes （A） |
|||||||||
|
Temperatura ambiente: no ar: 40 ℃, no solo: 25 ℃ |
|||||||||
|
Temperatura do condutor: 90 ℃ |
|||||||||
|
Coeficiente de resistência térmica do solo:1,0k·m/W |
|||||||||
|
Tipo |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Número de núcleo |
Núcleo único |
|
Vários núcleos |
||||||
|
Área da seção transversal, mm2 |
No ar |
No chão |
|
No ar |
No chão |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Nota:A blindagem dos cabos unipolares é feita de materiais não magnéticos. |
|||||||||
Detalhes da embalagem:
É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.
Porto: Porto de Tianjin
Entrega: Por mar, por via aérea, por expresso.
