Cabo de alimentação não blindado com bainha LSZH isolado em XLPE

Cabos de alimentação não blindados com bainha LSZH isolados em XLPE são produtos de alta qualidade oferecidos pela Tianjin Beida, somos um fabricante e fornecedor confiável. Esta série de cabos utiliza isolamento XLPE produzido através de um processo físico de reticulação, que não só possui excelentes propriedades elétricas (resistência à temperatura de até 90°C, com um limite superior de temperatura operacional 30% maior que os cabos de PVC), mas também alcança um duplo avanço em retardamento de chama e respeito ao meio ambiente através da modificação da estrutura molecular. Seu revestimento externo é feito de um material de poliolefina especialmente formulado, livre de halogênio e com baixo teor de fumaça, produzindo apenas uma pequena quantidade de fumaça branca durante a combustão, e sua densidade de fumaça e transmitância de luz atendem aos mais altos requisitos do padrão GB/T 17651, garantindo que a visibilidade em cenas de incêndio permaneça dentro de uma faixa segura.

Atualmente, a série de cabos da Beida formou uma matriz de produtos completa, cobrindo todos os níveis de tensão de 0,6/1kV a 26/35kV e todas as seções transversais de condutores de 1,5mm² a 1000mm². Entre eles, o tipo WDZ-YJY é adequado para ambientes internos secos, enquanto o tipo WDZ-YJY23 possui uma fórmula de bainha otimizada para ambientes úmidos, e o tipo WDZ-YJY43, com seu design de camada impermeável longitudinal adicionado, pode atender às necessidades de cenários especiais, como corredores de tubos subterrâneos.

Estrutura do Produto

O cabo de alimentação não blindado com bainha LSZH isolado em XLPE é composto por um condutor de cobre T1R, isolamento XLPE e bainha de poliolefina LSOH.

Condutor: Condutor de cobre ou alumínio, redondo ou moldado, classe 2 conforme IEC 60228

e GB/T 3956-2008, para área de seção transversal não superior a 6 mm², uma rodada sólida

pode ser usado condutor, Classe 1 de acordo com IEC 60228 e GB/T 3956-2008.

Isolamento: A espessura do isolamento e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cor do núcleo: 1 núcleo: vermelho ou amarelo ou verde ou azul ou preto

2 núcleos: vermelho, azul ou vermelho, preto

3 núcleos: amarelo, verde, vermelho ou vermelho, amarelo, azul

4 núcleos: amarelo, verde, vermelho, azul ou vermelho, amarelo, azul, preto

5 núcleos: amarelo, verde, vermelho, azul, preto ou vermelho, amarelo, azul, preto, verde

Acima de 5 coes: núcleos brancos com numeração preta ou acordo técnico com o cliente

Bainha externa: A espessura da bainha e as propriedades do material devem estar de acordo com IEC 60502 e GB/T 12706.

Cabo retardante de chama: Deve ser usado material de revestimento externo de poliolefina LSOH retardador de chama. Os graus de retardadores de chama podem ser classificados em três categorias: Grupo A, B e C.

Cabo resistente ao fogo: Duas camadas de fita de mica devem ser enroladas ao redor do condutor.

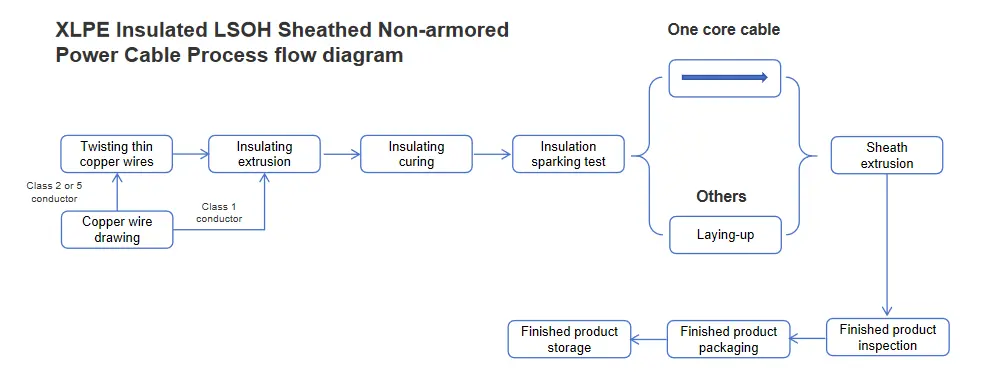

Diagrama de fluxo do processo

Aplicação do produto

Para metrô, túnel subterrâneo, engenharia de defesa aérea civil e outros edifícios subterrâneos fechados de fábricas importantes, laboratórios importantes, data centers, fábricas de produtos químicos, arranha-céus, hospitais, shopping centers, escolas, ginásios, cinemas, estações ferroviárias de alta velocidade/salas de espera de aeroportos e outros locais lotados com altos requisitos de segurança e corrosão.

Comparação com cabo revestido de PVC comum

Parâmetro de desempenho

O produto tem uma tensão nominal de 0,6/1 kV. Durante o teste, uma tensão de teste de até 3,5 kV foi aplicada e mantida durante 5 minutos sem qualquer interrupção, demonstrando um desempenho de isolamento confiável. Em relação à resistência do condutor, a 20°C, seu valor de resistência do condutor atende rigorosamente às normas IEC 60228 ou GB/T 3956, garantindo desempenho elétrico estável.

Em termos de adaptabilidade à temperatura, o produto apresenta excelente desempenho, operando de forma estável em uma ampla faixa de temperatura de -5°C a +90°C. Mesmo sob condições de curto-circuito, pode suportar temperaturas de até +250°C sem danos. Em relação ao desempenho de flexão, o produto especifica um raio de curvatura mínimo de 15 vezes o diâmetro externo e um raio de curvatura estático mínimo de 10 vezes o diâmetro externo, garantindo flexibilidade durante a instalação e uso.

Além disso, o cabo de alimentação não blindado com bainha LSZH isolado em XLPE atende a altos padrões de retardamento de chama e resistência ao fogo. Seu retardamento de chama atende às normas IEC 60332 ou GB/T 19666, evitando efetivamente a propagação do fogo; sua resistência ao fogo atende às normas IEC 60331 ou GB/T 19666, garantindo a manutenção de certas funcionalidades mesmo em condições extremas, como incêndios. Simultaneamente, o valor de pH e a condutividade do produto aderem estritamente aos padrões IEC 60754 e GB/T 19666-2019, sua transmitância de luz está em conformidade com os padrões IEC 61034 e GB/T 19666-2019, e sua liberação total de gás ácido halogênio também está em conformidade com os padrões IEC 60754 e GB/T 19666-2019, de forma abrangente garantindo a segurança do produto e o respeito ao meio ambiente.

Capacidade de condução de corrente em amperes（A）

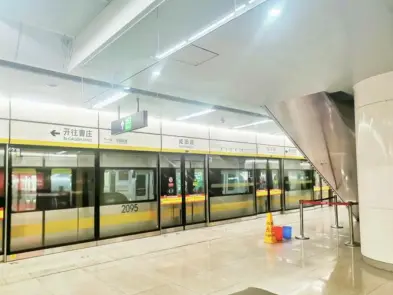

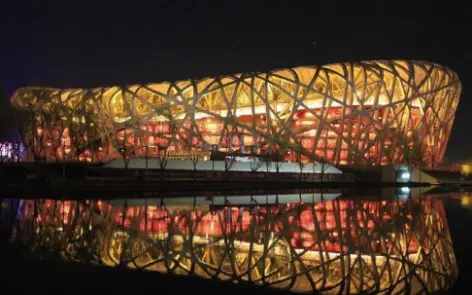

Casos Sucessivos

Embalagem e entrega

Detalhes da embalagem:

É determinado pela quantidade e pelos requisitos que você compra. Pode ser negociado.

Porto: Porto de Tianjin

Entrega: Por mar, por via aérea, por expresso.
