H07V-K H07V-U H07V-R Cabo de 1 núcleo isolado em PVC flexível

Tianjin Beida é um fabricante e fornecedor de cabo de 1 núcleo isolado de PVC flexível H07V-K H07V-U H07V-R na China. Este cabo de núcleo único destina-se principalmente à renovação residencial e à fiação fixa no edifício, e é adequado para a fiação fixa de luminárias domésticas, tomadas elétricas, unidades de ar condicionado e outros equipamentos elétricos.

Enviar consulta

Descrição do produto

H07V-K H07V-U H07V-R Os cabos flexíveis de 1 núcleo isolados em PVC são adequados para diversas instalações elétricas. Beida, um fabricante líder na China, utiliza condutores de cobre de alta qualidade e materiais de isolamento de PVC em sua produção, resultando em cabos flexíveis, duráveis e com excelente condutividade.

Este cabo isolado de núcleo único é adequado para fiação fixa em residências, sistemas de iluminação e equipamentos elétricos. Possui tensão nominal de 450/750 V, é retardador de chamas e atende aos padrões internacionais de segurança e desempenho.

Estrutura do Produto

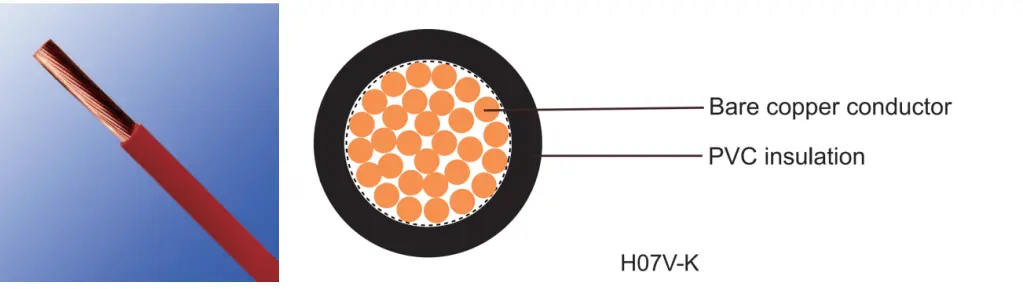

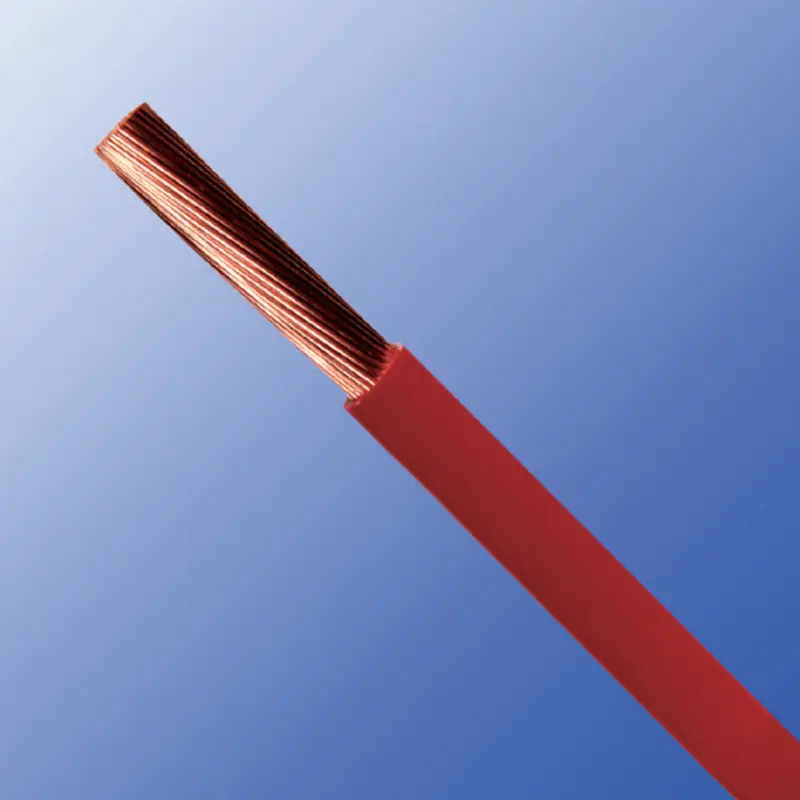

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

O cabo de núcleo único H07V, composto por um condutor de cobre T1R e isolamento de PVC sem chumbo, é certificado pela CE e possui excelente desempenho elétrico e propriedades físicas mecânicas.

Condutor

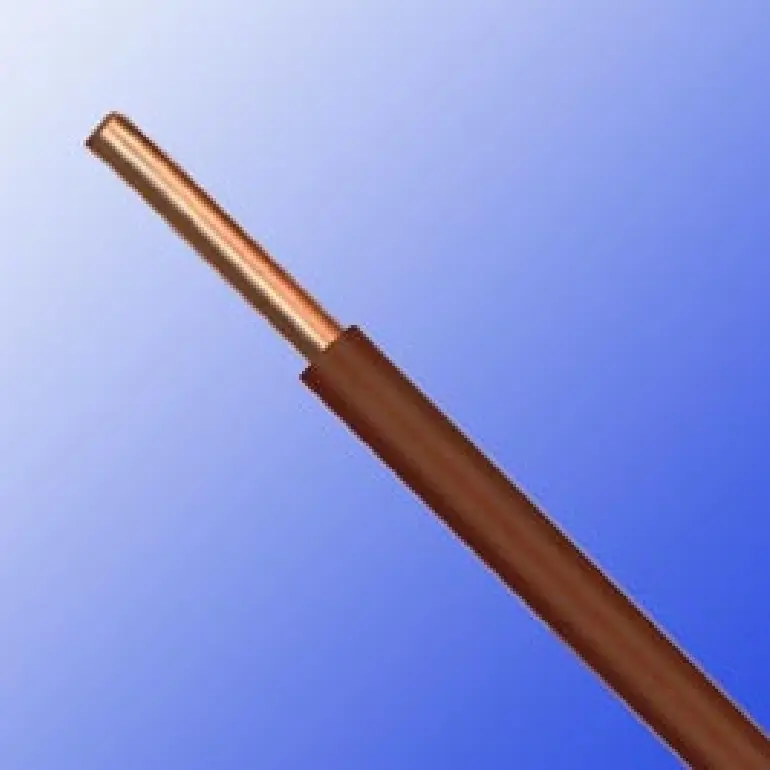

H07V-U: Condutor sólido de cobre nu, em conformidade com a norma EN 60228 cl-1, proporcionando transmissão de corrente estável, adequado para fiação fixa.

H07V-R: Condutor de cobre nu trançado, compatível com a norma EN 60228 cl-2, mais adequado para aplicações de fiação complexas, com boa resistência à tração e desempenho de flexão.

H07V-K: Condutor de cobre de fio fino, em conformidade com a norma EN 60228 cl-5. Oferece maior flexibilidade, adequado para ambientes que exigem maior flexibilidade, como equipamentos elétricos móveis ou locais que exigem maior raio de curvatura.

Camada de Isolamento

O material de isolamento do cabo utiliza PVC sem chumbo, em conformidade com a norma TI 2. Proporciona bom desempenho de isolamento elétrico e evita eficazmente a corrosão do ambiente externo, aumentando a vida útil e a segurança do cabo.

Vantagens do produto

H07V-K H07V-U H07V-R Os cabos flexíveis de 1 núcleo isolados em PVC são amplamente utilizados em fiação fixa de baixa tensão. Por que esses cabos são uma escolha que vale a pena?

1. Desempenho Elétrico

A tensão nominal do produto é 450/750 V, tornando-o adequado para a maioria dos sistemas de distribuição de energia de baixa tensão civis e industriais. O condutor de cobre possui alta condutividade e baixa resistência, resultando em perda mínima de energia.

O isolamento de PVC possui boa rigidez dielétrica, evitando efetivamente curtos-circuitos e vazamentos.

2. Desempenho Mecânico e Ambiental

A camada de isolamento de PVC do cabo tem um certo grau de resistência ao desgaste, resistência ao óleo e resistência à corrosão química. Sua faixa de temperatura operacional é de -5°C a +70°C, tornando-o adequado para ambientes internos secos ou gerais.

Nossos cabos isolados de núcleo único também possuem um certo grau de retardamento de chama, atendendo aos requisitos básicos de segurança contra incêndio.

3. Fácil instalação

Todos os três modelos são fáceis de instalar.

O H07V-K possui um condutor flexível, tornando-o macio e fácil de dobrar, mesmo em espaços confinados ou ambientes de roteamento complexos.

O H07V-R possui um condutor trançado, combinando flexibilidade e resistência mecânica para instalação conveniente no local.

O H07V-U possui um condutor sólido, uma estrutura simples e é menos sujeito a dobras durante a instalação em linha reta.

Como escolher entre esses três tipos de cabos subdivididos?

A escolha recomendada depende do cenário real da aplicação. Como fabricante confiável, a Beida aproveita sua experiência profissional para analisar a base de seleção e fornecer recomendações.

▷H07V-U

Esta é a opção mais básica e de menor custo. Devido ao seu fio de cobre único e grosso, ele possui fortes capacidades de "modelagem" e é muito estável quando direcionado através de conduítes retos.

Usos recomendados: Fiação oculta em reformas residenciais (tomadas, interruptores), distribuição básica de energia em edifícios.

▷H07V-R

Este é um fio rígido, uma versão aprimorada do cabo de núcleo único H07V-U. Quando a demanda de corrente é alta e a área da seção transversal do fio excede 10 mm2, um único fio de cobre tem limitações. O fio de cobre grosso precisa ser dividido em 7 ou mais fios torcidos juntos.

Resumindo, o H07V-R mantém a estabilidade condutiva do fio rígido, sendo um pouco mais flexível que o tipo U.

Usos recomendados: Linhas de entrada de plantas industriais, linhas troncais de distribuição de alta potência, colocação de conduítes de longa distância.

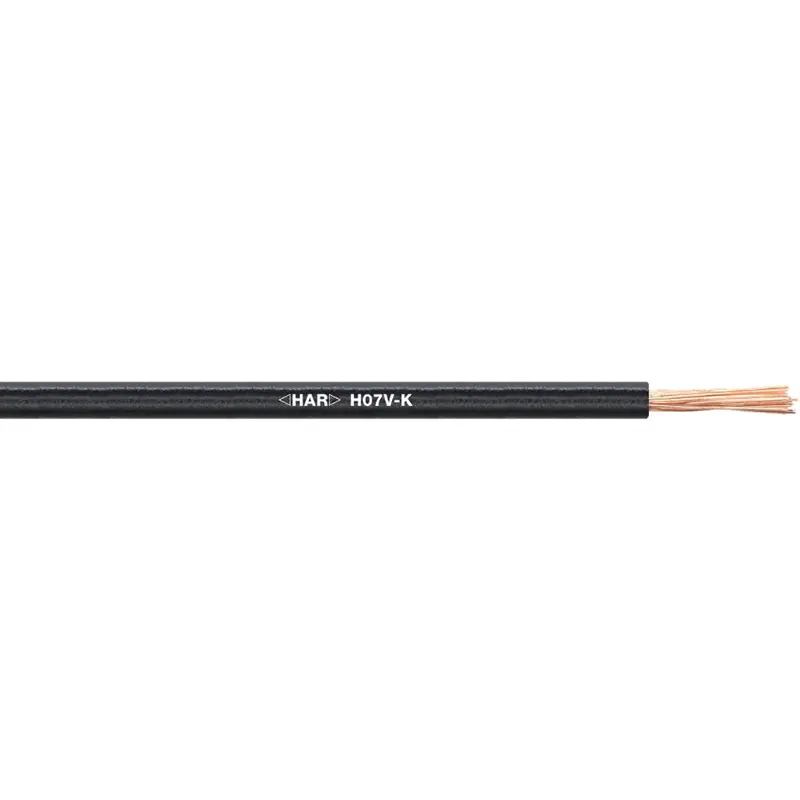

▷H07V-K

Esse tipo consiste em dezenas ou até centenas de fios de cobre finos, como fios de cabelo, e podem ser facilmente amarrados como uma corda.

Ponto chave: Muito resistente a vibrações. Se o seu equipamento vibrar, você deve escolher o tipo K.

Nota: As extremidades dos fios flexíveis estão sujeitas a desfiar. Terminais de prensagem a frio (terminais europeus/terminais de pino) devem ser usados durante a instalação; eles não podem ser aparafusados diretamente sob os parafusos, caso contrário, o mau contato pode facilmente causar incêndios.

Usos recomendados: Armários de controle PLC, circuitos secundários de caixas de distribuição, fiação interna de aparelhos elétricos.

Parâmetro de desempenho

Tensão nominal: 450/750V

Tensão de teste: 2500 V

Resistência do condutor: Veja a folha abaixo

Temperatura de trabalho: -5º C a +70º C

Temperatura de curto-circuito: +160 ºC

Retardante de chama: de acordo com IEC 60332-1-2

Raio de curvatura mínimo: 4 * OD

Tamanho da dimensão: Veja a folha abaixo

Tipo	Condutor		Isolamento			Característica Elétrica
	Área Nominal	Estrutura do Condutor	Espessura do Isolamento	Diâmetro total		Resistência do condutor a 20 ℃ Máx.
	Área Nominal	Estrutura do Condutor	Espessura do Isolamento	(mm)		Resistência do condutor a 20 ℃ Máx.
	milímetros	Nº/mm	milímetros	Mínimo	Máx.	Ω／km
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	02/07.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2,00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Certificações e Padrão

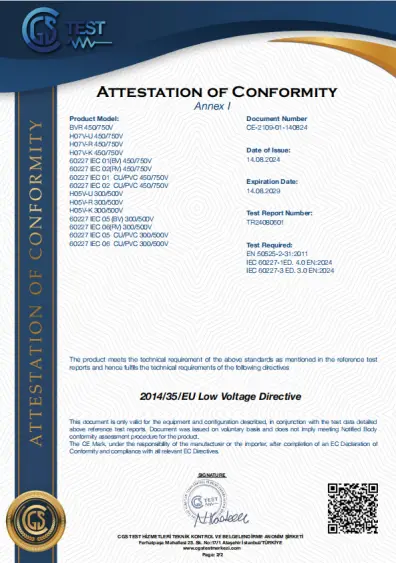

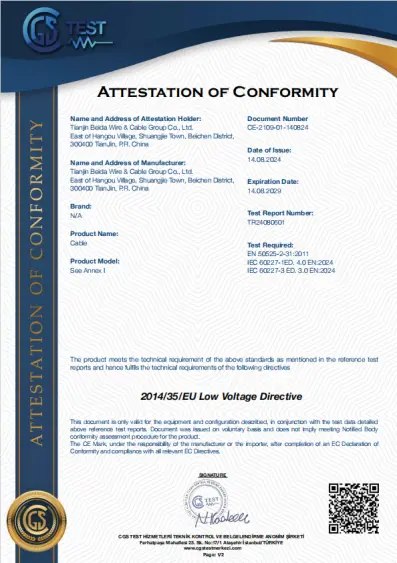

Certificado CE

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Padrão: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Por que nos escolher?

Entrega oportuna

Dispomos de um sistema de produção eficiente e com ciclos de produção curtos, o que nos permite concluir encomendas num curto espaço de tempo.

Grande estoque

Beida é um fornecedor profissional e mantemos um grande estoque em nosso armazém, o que nos permite enviar prontamente. Quaisquer que sejam as especificações de cabo que você precisa, podemos responder rapidamente.

Padrões de Qualidade

Os nossos produtos são fabricados estritamente de acordo com a norma EN 50525 e a nossa qualidade é certificada globalmente. Cada cabo passa por múltiplas verificações de qualidade.

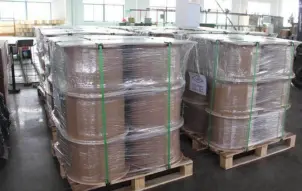

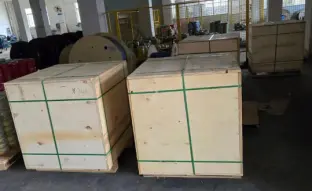

Opções de embalagem

A embalagem de cabos está disponível em bobina ou pacote, oferecendo opções de transporte mais flexíveis e permitindo que você escolha o método de embalagem mais adequado com base em suas necessidades reais.

Cabos personalizados retardadores de chama e resistentes ao fogo

Se você tiver requisitos específicos, podemos produzir cabos retardadores de chama e resistentes ao fogo de diferentes graus, garantindo segurança suficiente e desempenho aprimorado de proteção contra incêndio, mesmo quando os cabos são usados em ambientes especiais.
